O2D 조립 4편 UR2, UR1 상부 프로파일

페이지 정보

profile_image
작성자 회원 등급얄리
댓글 0건 조회 919회 작성일 20-10-25 13:38

본문

출력 파츠 : 추가된것 없음

준비물. : 프로파일 400mm, 프로파일 볼트 6개, 프로파일 T너트 6개, 프로파일 사각너트 8개

M3 14mm 볼트 2개 , M3 원형스텐노브 2개



 UR2와 UR1과 프로파일 그리고 우측 Y축 LM을 조립 하는 과정입니다.

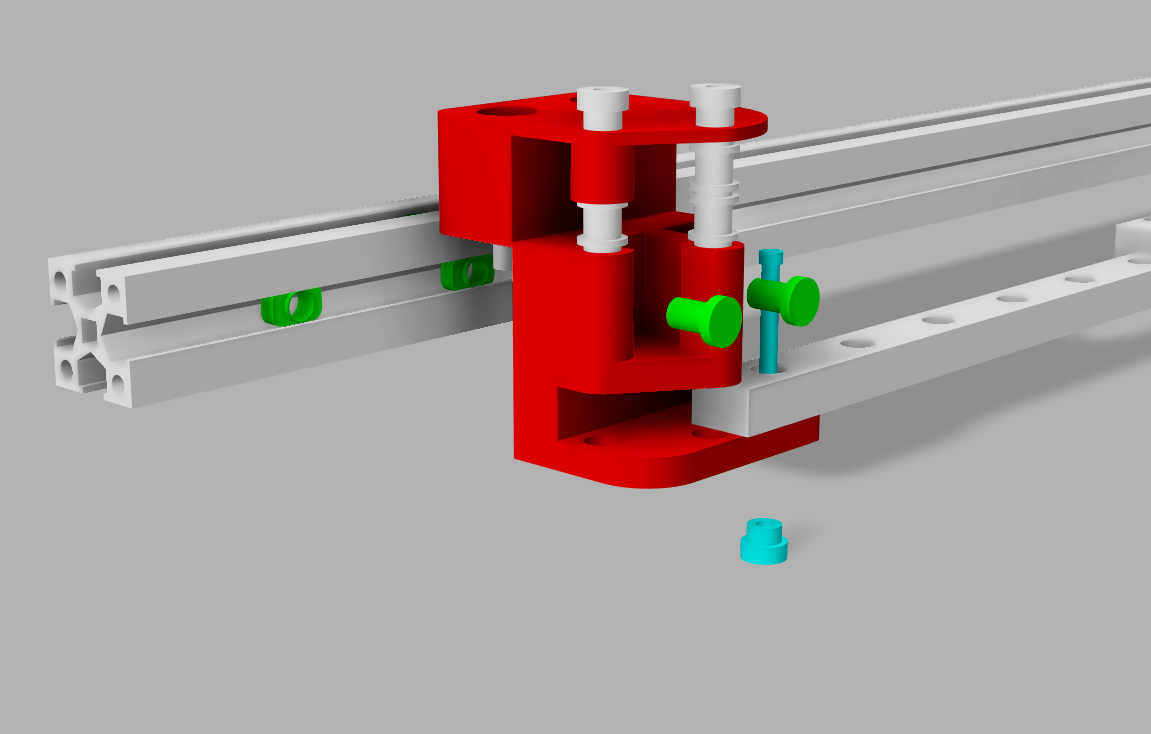

UR2를 프로파일 끝단에 맞춰서 조립 합니다.  바깥쪽 끝단을 맞춰서 T너트를 이용하여서 단단히 고정해 줍니다.



그리고 LM 가이드를 위치 시킵니다.

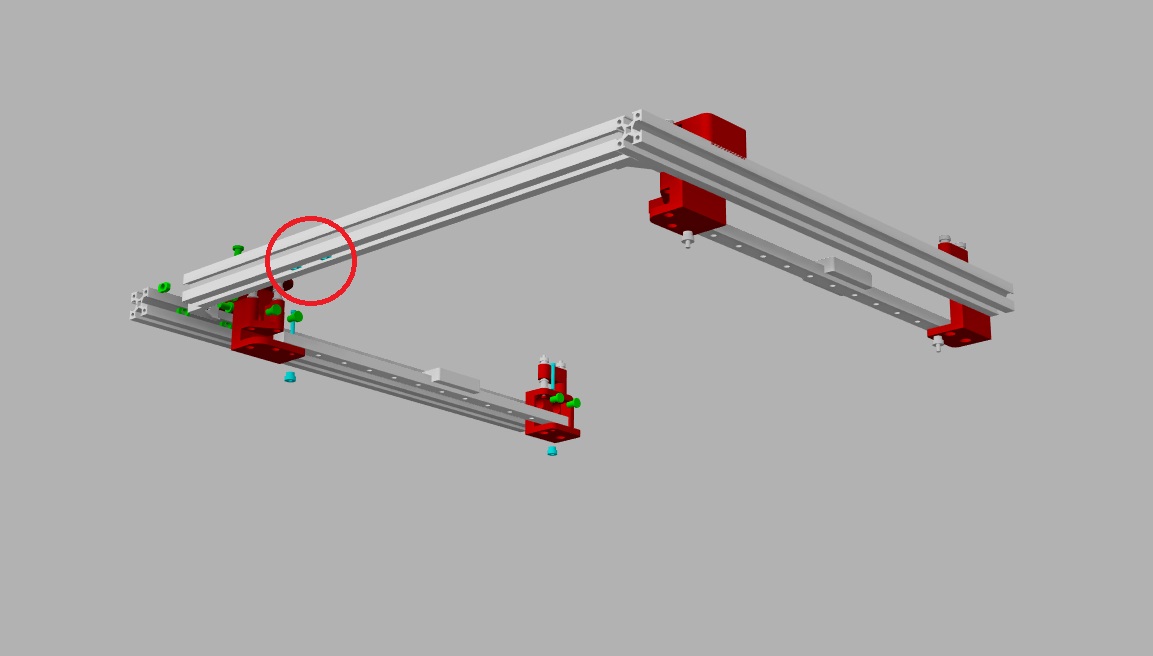

사진에서 보시는 바와 같이 프로파일 끝단을 맞춥니다.

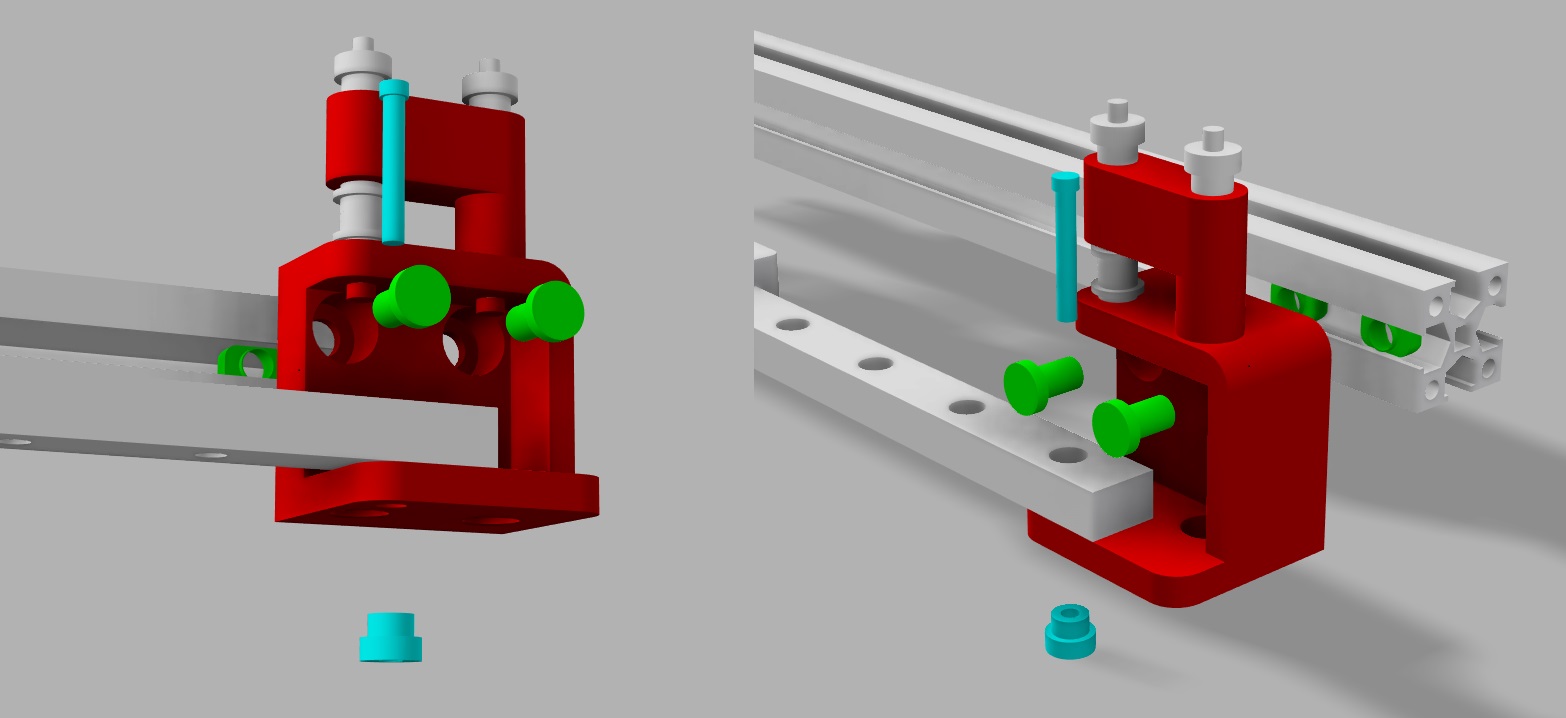

그리고 LM 가이드를 M3 14mm 볼트 및 하단의 스텐노브 또는 나비너트로 조여줍니다.


끝단을 맞추는게 매우 중요합니다.


그게 잘 맞어야 LM가이드의 위치가 잘 맞고 그곳으로 부터 양쪽 기준점이 정확히 세팅됩니다.

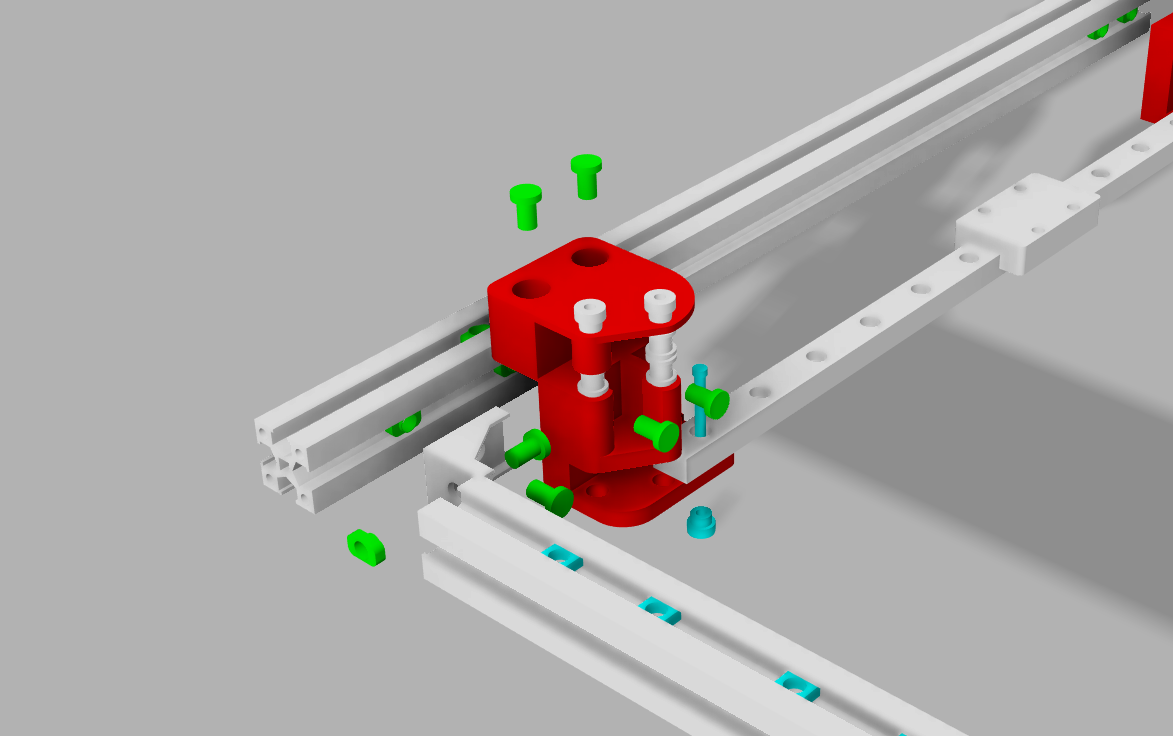

UR1을 LM의 위치에 맞춰서 M3 14mm 볼트를 이용하여 일차 고정을 합니다.


그 후 그 위치에 맞춰서 옆면 프로파일 볼트를 고정 합니다. (이때도 T너트를 이용해서 단단히 고정해줍니다.




이 고정이 끝난 후 상단의 프로파일 볼트2개와 와 T너트 2개를 이용하여 전체를 단단히 고정해 줍니다.

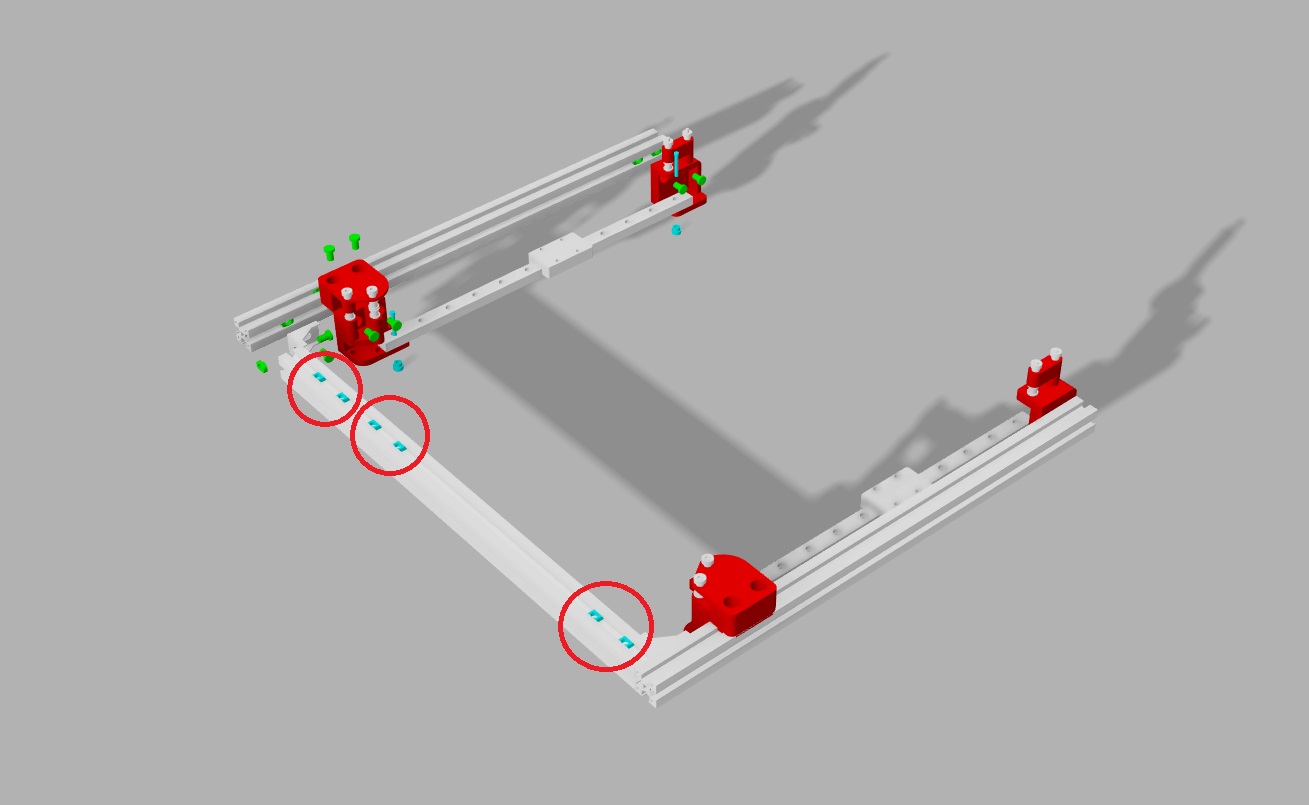

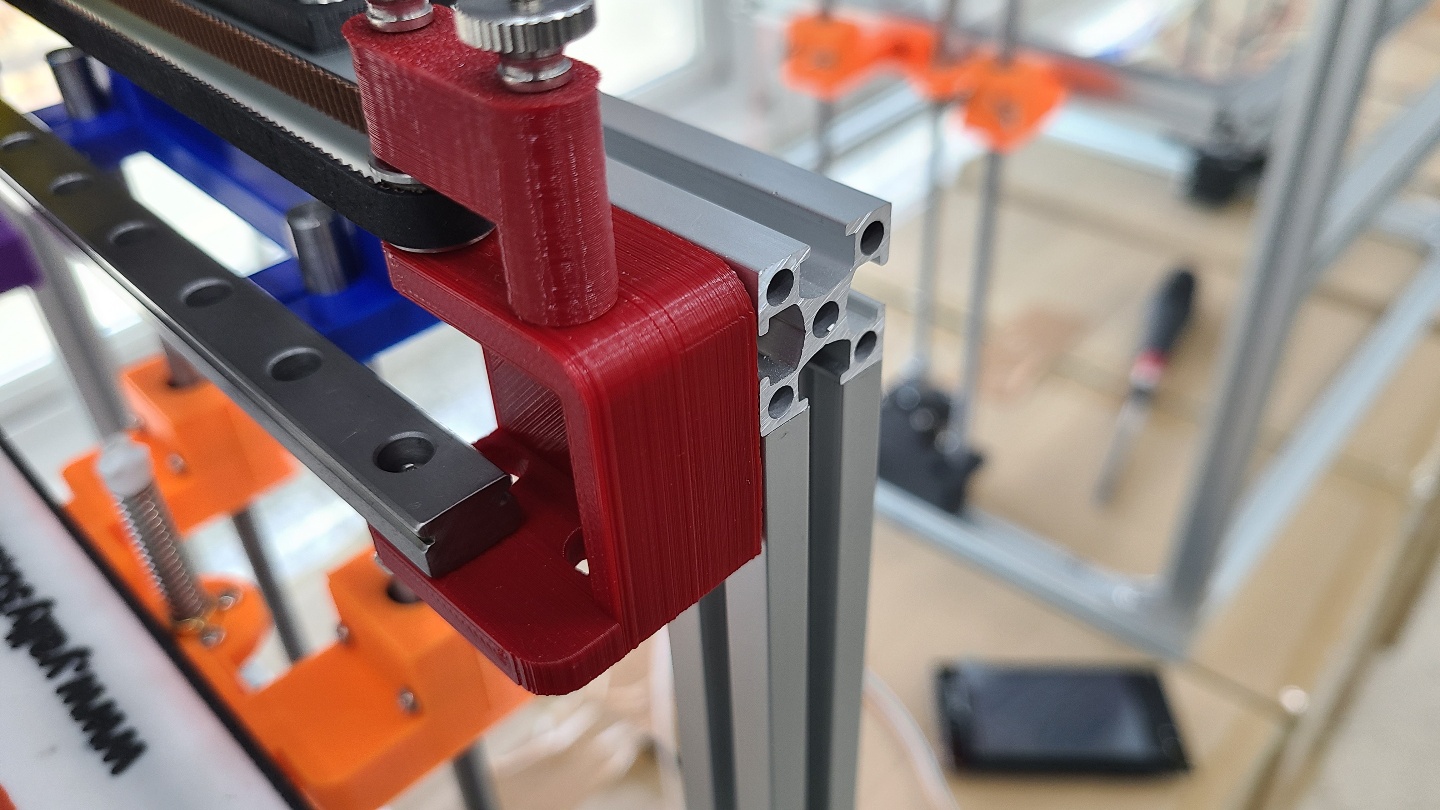

그 프로파일 ㄱ자 브라켓을 이용해서 이전에 조립했던 프로파일과 ㄷ자 모양으로 만들어 줍니다.






다만 이때 상부에 6개의 프로파일 사각너트(T너트 아님) 하부에 2개의 프로파일 사각너트를 넣어 줍니다.

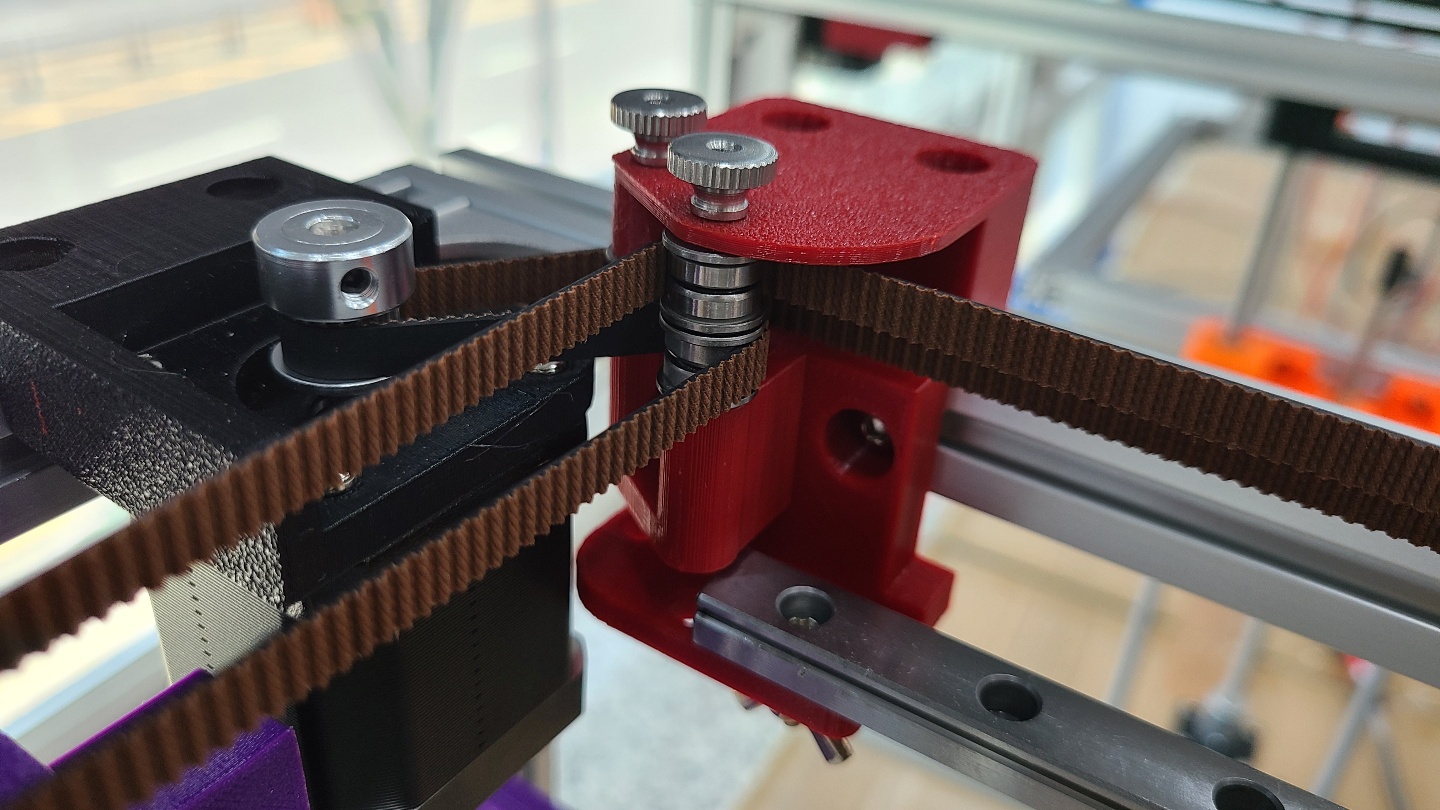

상부의 알파베타 브라켓은 확실하게 고정하기 보다는 이후에 벨트의 텐션을 이 브라켓으로 미세하게 잡아줘야할 필요성이 있는 관계로 쉽게 움직일 수 있는 사각너트를 이용하겠습니다.


상부 6개중 2개는 알바모터 브라켓 거치대, 2개는 베타모터 브라켓 거치대, 2개는 MKS 12864 mini 브라켓을 거치하기 위한 것입니다.






하단 2개의 너트는 이후에 Oscar board 브라켓 입니다.






다음의 ㄷ자 구조가 완성 되었다면 이제 상부 구조는 일차 완성되었습니다.


다음시간에는 X축 LM가이드를 거치해보겠습니다.
