O2D 조립 3편 UL2, UL1 프로파일

페이지 정보

profile_image
작성자 회원 등급얄리
댓글 0건 조회 1,619회 작성일 20-10-19 23:21

본문

준비물

출력물 : 추가된것 없음.

부속품 : 400mm 프로파일 2개, M5 프로파일 볼트 8개,  M5 T 너트 8개, M3 14mm 볼트 2개, M3 스텐노브 2개, 프로파일 ㄱ자 브라켓 1개, LM MGN 12H 300mm+블럭 포함



이 시간에는 지난 시간에 조립 한 UL2, UL1을 프로파일 그리고 LM 가이드에 조립을 진행해보겠습니다.

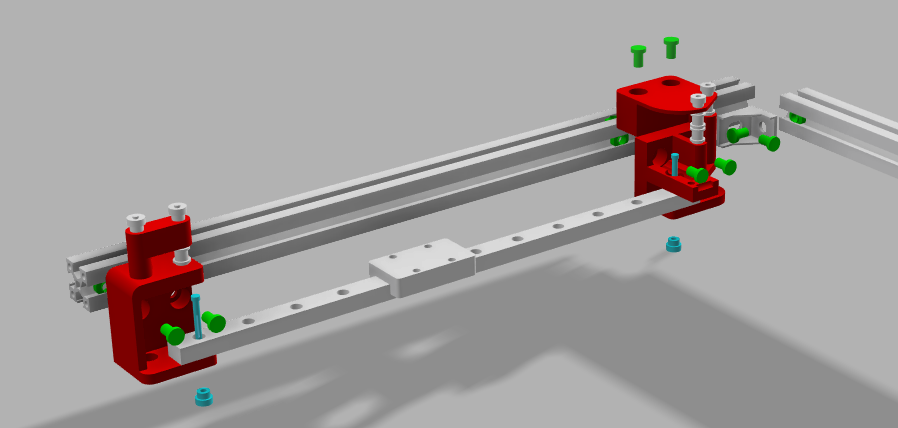

바로 전체적인 모식도를 먼저 보시겠습니다.

먼저 UL2를 왼쪽 끝단에 맞춰서 T 너트를 이용해서 단단하게 고정을 합니다.

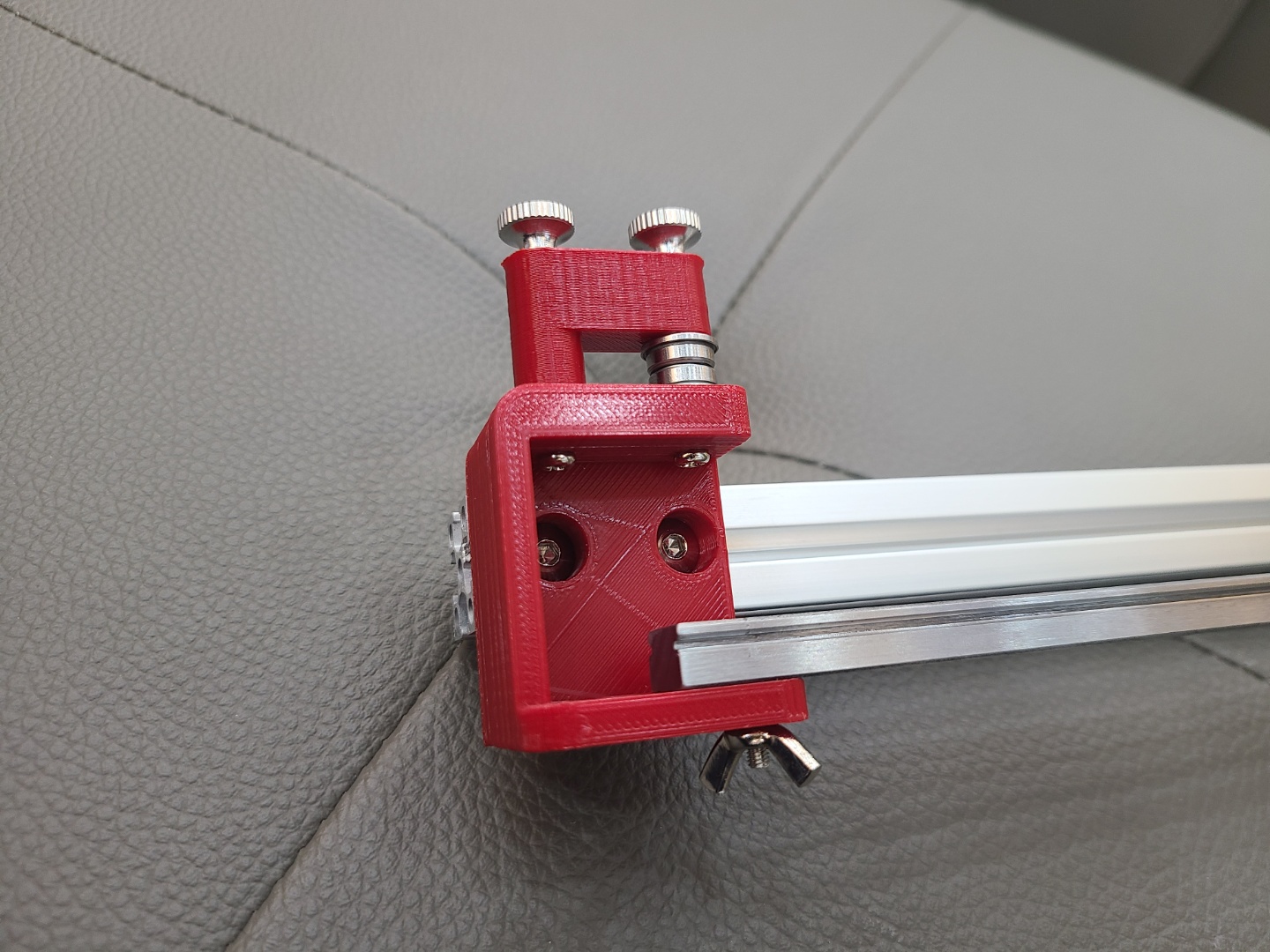

사진을 보시면 왼쪽 끝단에 딱 맞춰져 있고 그곳에 맞춰서 다음과 같이 Lm 가이드를 M3 14mm 볼트와 하단의 나비너트로 조여져 있는게 보입니다.

나비너트 또는 원형 너트를 이용하시면 됩니다.

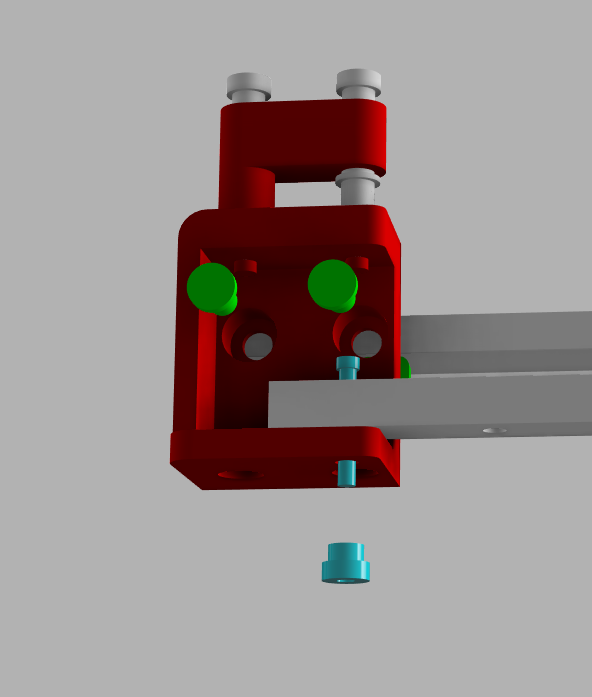

왼쪽 끝을 프로파일에 정확히 맞춰야 나중에 그 것을 기준으로 LM의 위치가 결정되니 꼭 맞춰 주시고, 위 모식도와 같이 LM의 첫번째 홀에 M3 14mm 볼트를 넣고 스텐 노브로 조여줍니다.



하단의 UL1은 베어링 사이쪽 프로파일 볼트가 넣기가 옹삭할 수도 있습니다.

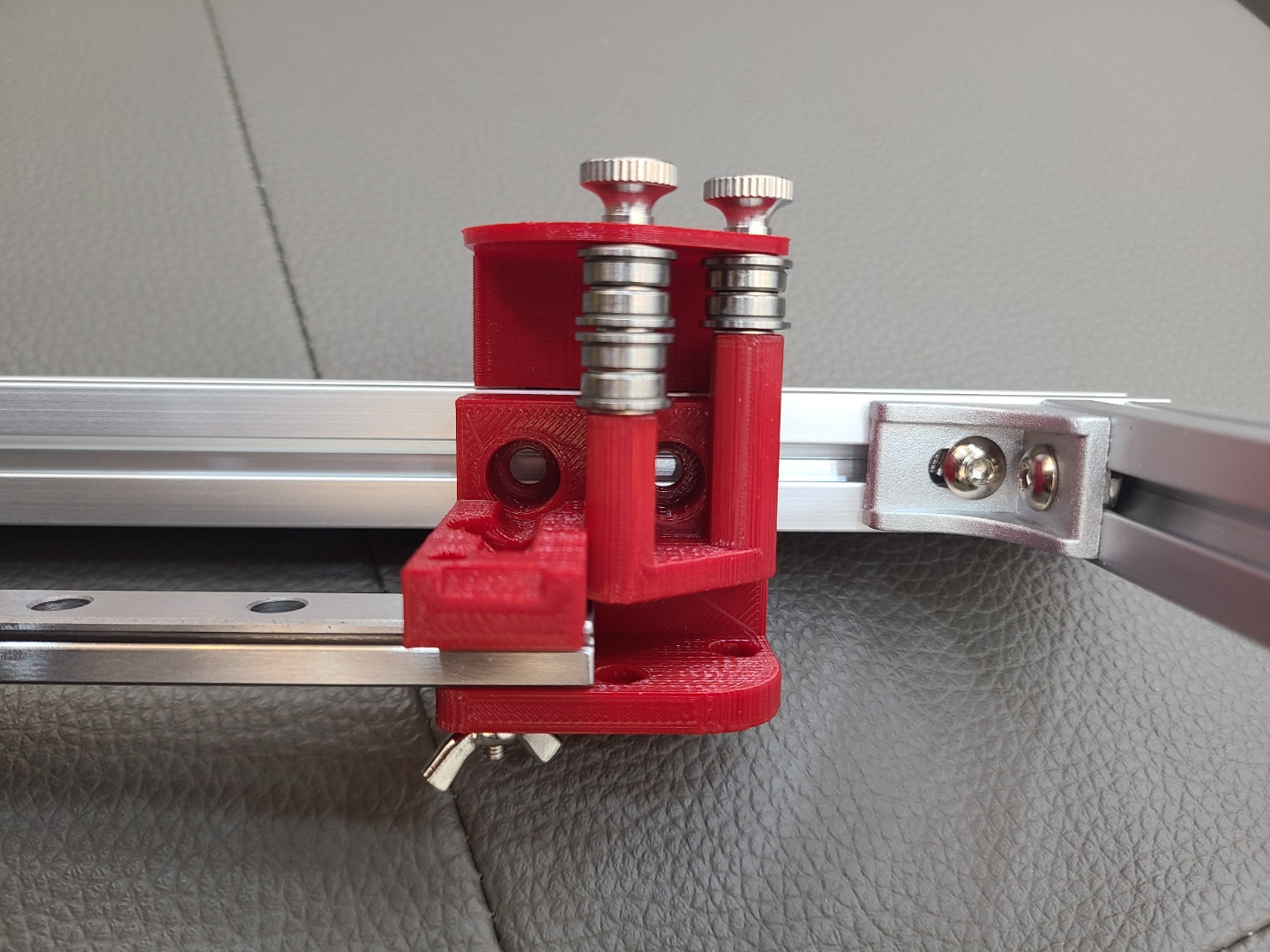

조심스레 넣어 봅니다. 지금 정면에서 보이는 곳에도 프로파일 볼트와 T너트가 들어가 있어야 합니다.

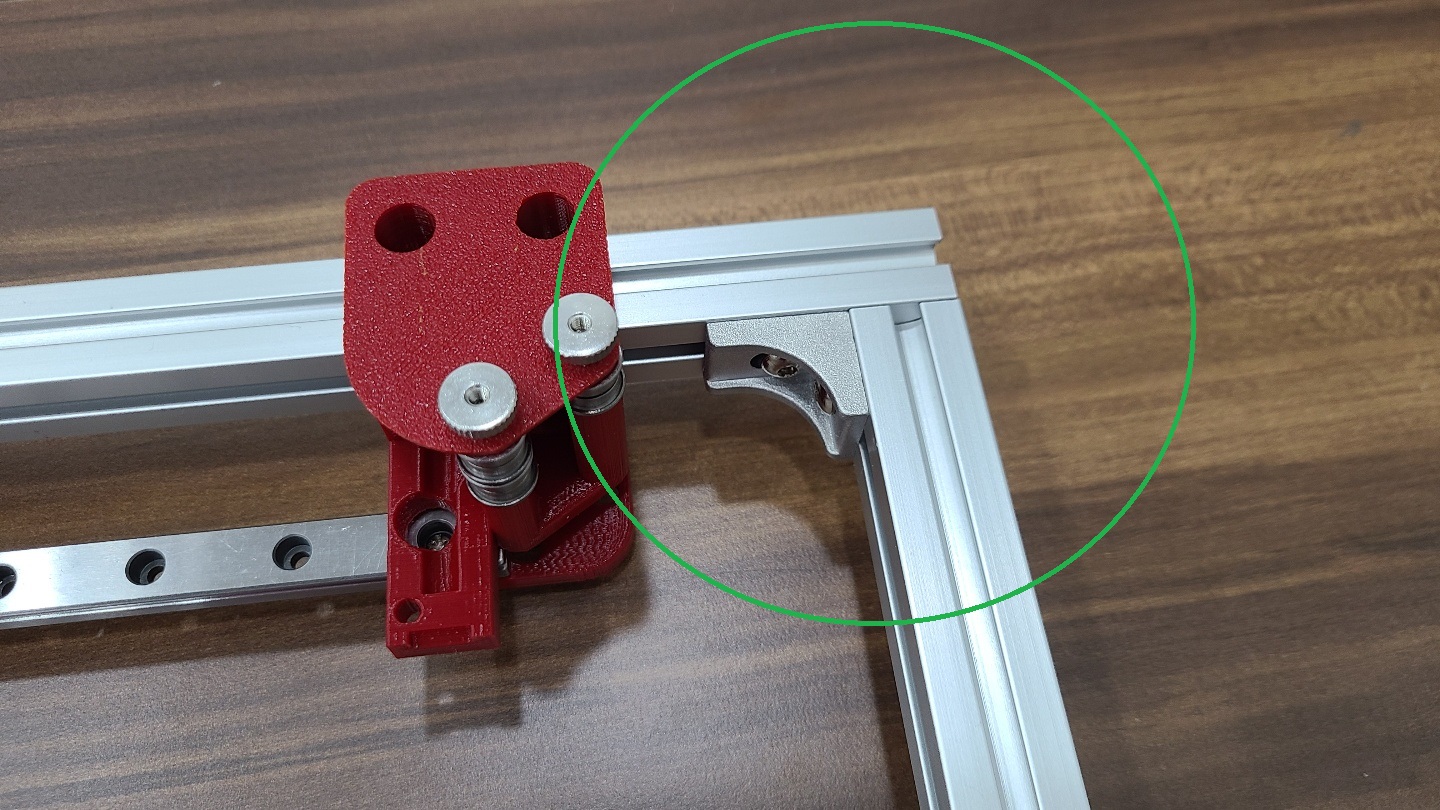

이걸 조립한 사람도 빼먹었습니다. 가장 흔히 하는 실수입니다. UL1과 UL1cap이 조립되어있기 때문에 상부나 옆면만 프로파일과 조립하고 나머지 2개를 조립 안해버립니다.;;





보이는 녹색 구조는 다 조립을 해야 합니다.

사각 너트는 더욱 진동에 취약하기 때문에 될수 있으면 T너트로 쎄게 조여주시기 바랍니다.

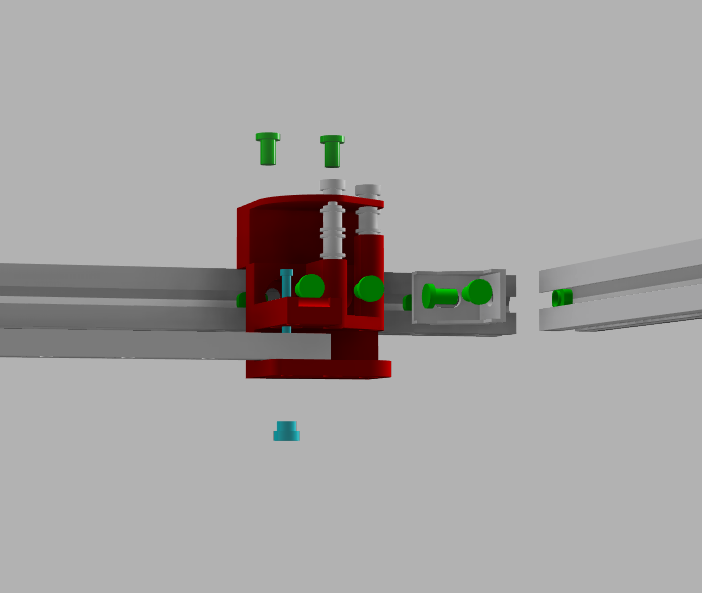

프로파일은 다음과 같은 위치로 조립해주시면 됩니다.

다음 시간에는 반대편 같은 부위를 조립해보겠습니다. ^.^// 어렵지 않죠???
