< 하부 >

조립을 시작하겠습니다.


출력물 :  Zlower *2

준비물 : 프로파일 400mm *4 , 350mm *4 / 프로파일 ㄱ자브라켓 , M5볼트 , T너트 , M3 10mm , M3 35mm 볼트



3.4K 모터2개 , TM 스프링 커플러 8파이 *2개

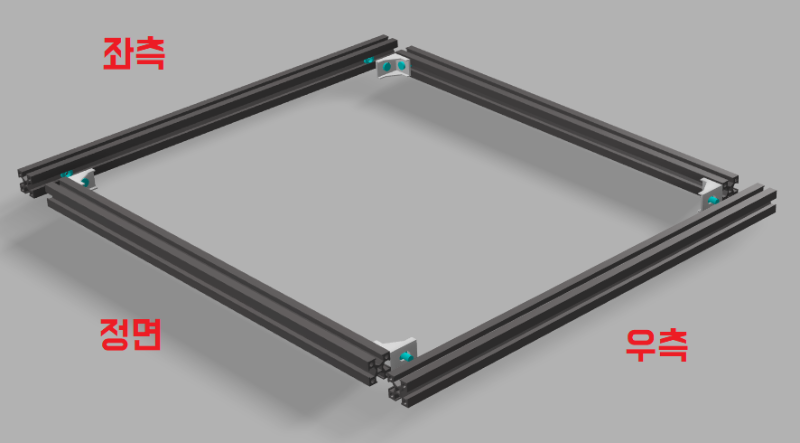

사진을 잘 보시면서 정면 방향을 잘 맞추시기 바랍니다.

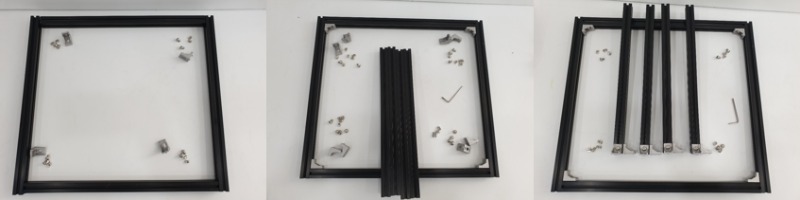

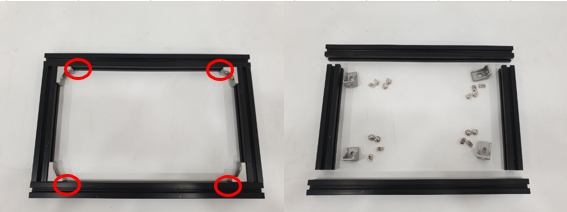

1/ 400mm *4개 & ㄱ자브라켓을 사용하여 밑판을 조립하여줍니다.!

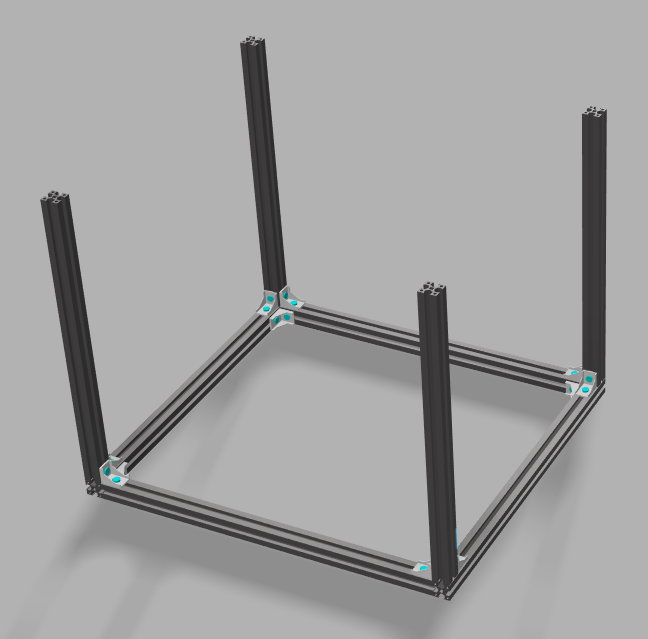

2/ 350mm *4개 & ㄱ자브라켓을 사용하여 기둥을 조립하여 줍니다.!



*주의사항 으로는 끝단을 잘 맞춰서 조립하시고 , 끝단을 잘 맞다고 판단되시면 꽉! 조여주시면 됩니다.








이런모습이 됩니다. ^^

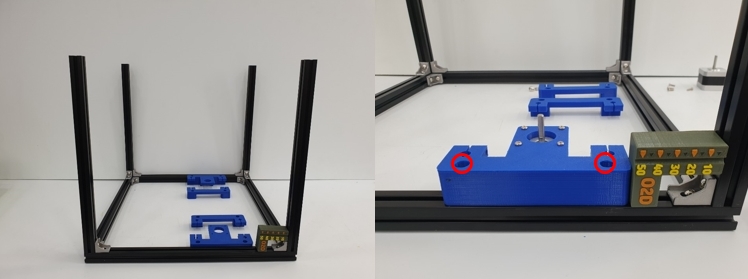

파란색 파츠부분을 조립하겠습니다.



Z축에 들어가는 3.4K 모터 *2개 & 파란색 파츠를 사용하여 조립하겠습니다.



1/ M3 10mm볼트 4개를 사용하여 파란색 파츠 & 모터를 체결하시고~ 프로파일위에 올려주시면 됩니다.



2/ T너트 & M5볼트를 사용하여 빨간색 표시안에 넣고 체결해주시면 됩니다. 양쪽 같은 방식으로 해주세요~~



하부 모터거치.jpg

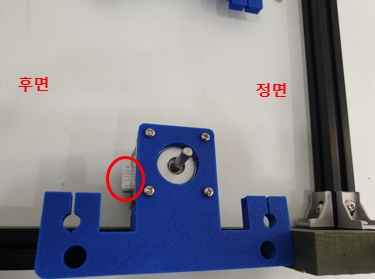

* 주의사항으로는 모터를 체결하실때 케이블 꼽는 방향이 후면방향으로 해주십시요!!






이젠 커플러를 장착해보겠습니다.

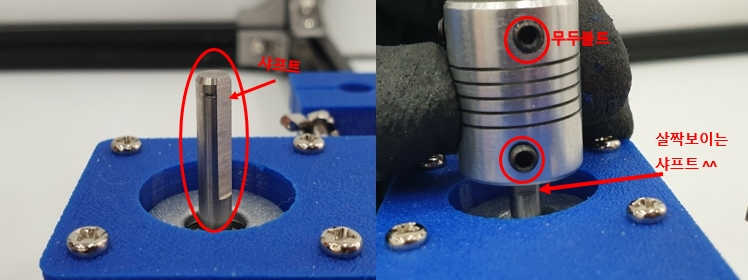

3/ 2mm 육각드라이버를 사용하여 무두볼트를 풀고 , 샤프트에 무두볼트가 체결될 수 있도록 하여 커플러를 체결하시면 됩니다.



커플러 체결.jpg

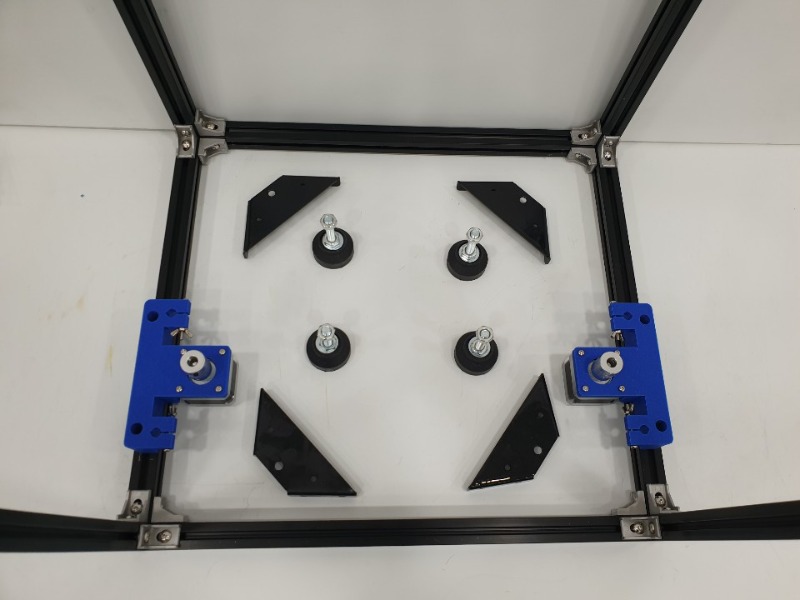

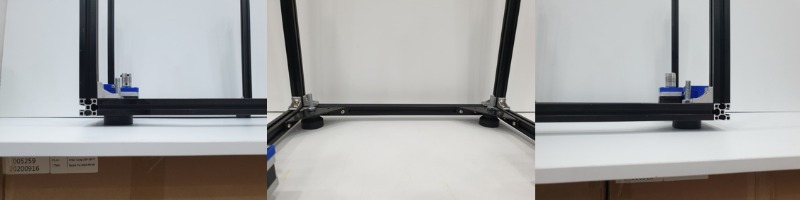

프린터 발이 있어서 거치한번 해보겠습니다..









 안정된 모습을 가질꺼 같아요~~ ^^





 이젠 베드조립을 하겠습니다.



출력물 : bed *2 , bedcap *4 , bedconnect *2 ,bed 전면 경고판 (동작 중 만지지마세요) , HOT BED , 얄리3D



프로파일 160mm *2 , 300mm *2 , TM너트 *2 / M3 40mm 접시볼트 , 베드용 노랑스프링 , LM8uu볼부쉬 4개 ,



히트베드 커넥터 타입 (커넥터 타입이 아닌 경우 : 히트베드 , 베드용 2선전선 , 온도센서 )



1/ 프로파일 160mm *2 , 300mm *2 , ㄱ자브라켓 , M5볼트 , T너트 , 사각너트 를 사용하여 체결합니다.



2/ 160mm & ㄱ 자브라켓은 T너트로 꽉!! 조여주시면 되구요~ 300mm & ㄱ자브라켓은 사각너트를 사용하여 주시면 됩니다.



(사각너트를 사용하는 이유는 조립상태에서 X축 미세한 길이 공차에 따라 베드를 살짝 이동해줌으로해서 간편해집니다.)

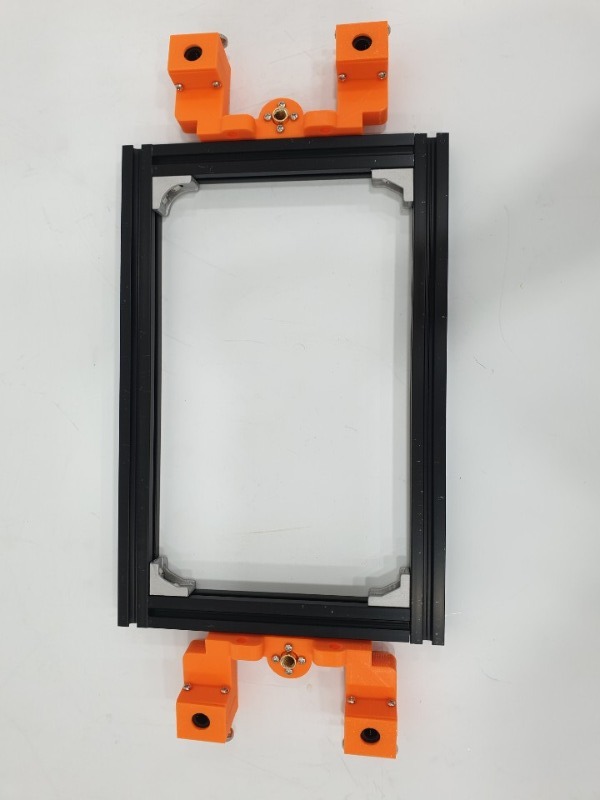

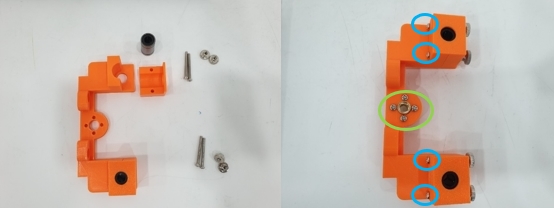

주황색 파츠부분 조립하겠습니다.



3/ lm8uu 볼부쉬 *4개를 사용하여 사진과 같이 체결해줍니다.



4/ 파란색 부분에는 M3 30mm 볼트 & 스틸노브 를 사용하여 체결!!


 녹색부분은 TM 너트를 고정해야하기에 M3 14mm & 육각너트 를 사용하여 체결합니다.






5/ 베드에 M5볼트 & T너트를 사용하여 고정시켜줍니다.

* 고정하실때는 160mm 프로파일 가운데 표시해주시고~ TM 너트를 표시한곳 중앙에서 체결해줍니다!!

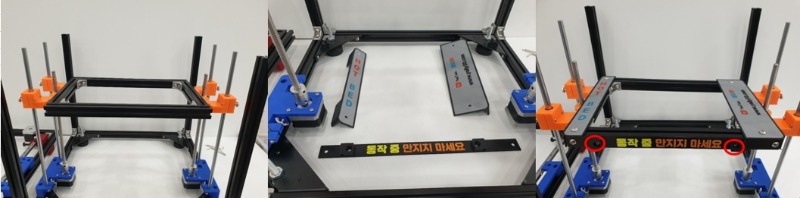

 베드를 하부에 거치하겠습니다.



준비물 : 250mm 8T 리드스크류 *2 , 330mm 8T 리드봉 *4 / ㄱ자브라켓 , M5볼트 , T너트



1/ 파란색 파츠 (모터) 에 330mm 리드봉을 끼워주시고 , 250mm 리드스크류도 커플러에 체결해주시면 됩니다.



2/ 베드 조립했던걸 이런식으로 넣어주시면 됩니다. (넣기전에 구리스를 발라주시면 잘 들어갑니다.)







3/ 베드 나머지 파츠부분을 조립하겠습니다. 간단합니다~



모양에 맞춰서 M5볼트를 사용하여 체결해주시면 됩니다. ^^



* 앞쪽부분에 히트베드 장착할 위치까지 제작되어있어서 그냥 체결만 하시면 됩니다. ^^

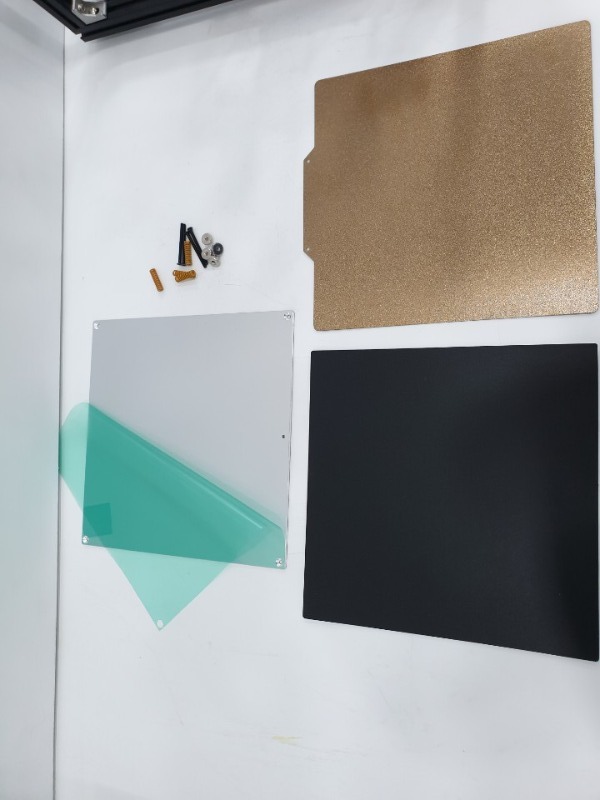

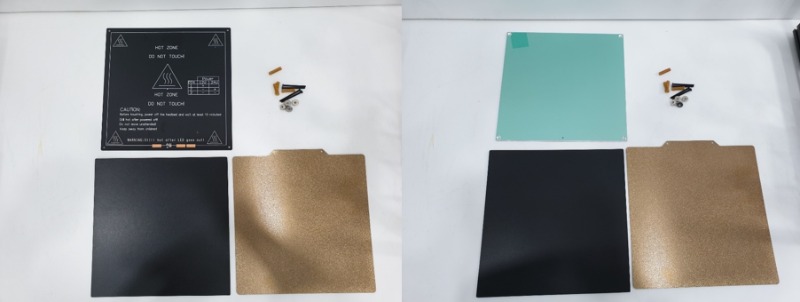

 히트베드 + 텍스쳐베드 (3M자석베드 + 텍스쳐베드)







베드에 장착하기 앞서 간단히 설명하자면 히트베드 위에 자석베드 + 텍스쳐베드 이렇게 되어있습니다.



일단 히트베드를 먼저 베드에 장착하겠습니다.

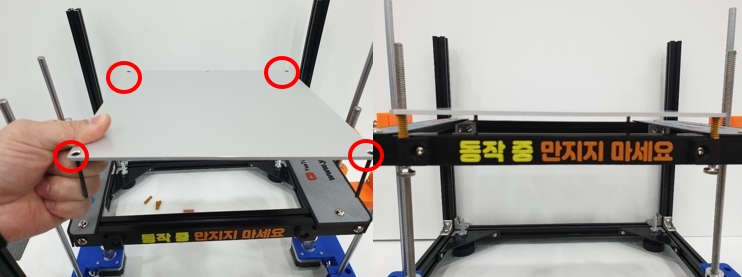

 1/ 히트베드를 장착하기 앞서 녹색 테이프를 뜯어주겠습니다.



2/ M3 40mm 접시볼트 , 베드용 노랑 스프링 *4 , 스틸노브 를 사용하여 베드판에 장착하겠습니다.








3/ 접시볼트를 넣으면 튀어나오지 않게 쏙~ 들어가게 생겼습니다. 이렇게 장착해주시면 되겠습니다.



접시볼트 고정은 스틸노브로 해주었습니다.

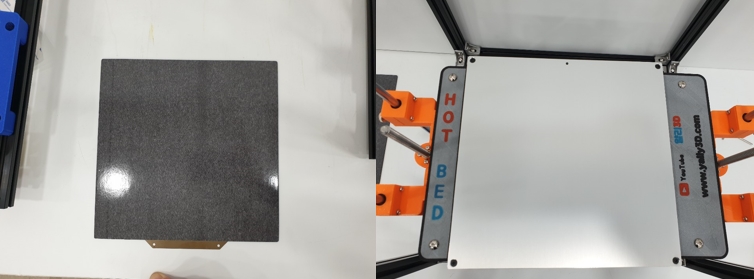

4/ 히트베드 장착이 끝났다면 이젠 자석과 텍스쳐베드를 붙이겠습니다.



* 자석을 히트베드에 붙이게되면 끝선 맞추기가 힘들어서 텍스쳐베드 & 자석베드를 붙여놓은 다음



히트베드에 결합하는게 더 쉽습니다. ^^

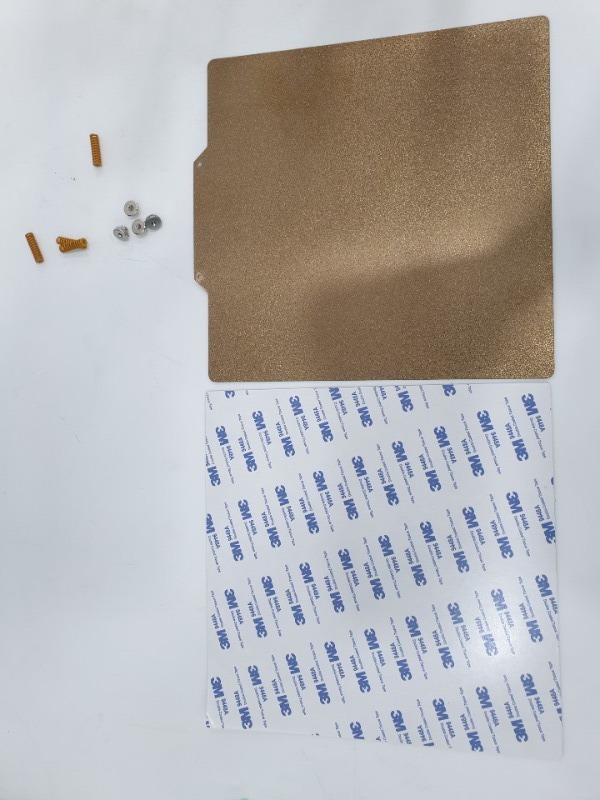

 5/ 검정색 자석베드 뒷면은 이렇게 3M 스티커가 있습니다.



스티커를 뜯기전에 텍스쳐베드 뒷면에 붙여주시고~ 스티커를 뜯고 히트베드에 붙이시면 됩니다.!!

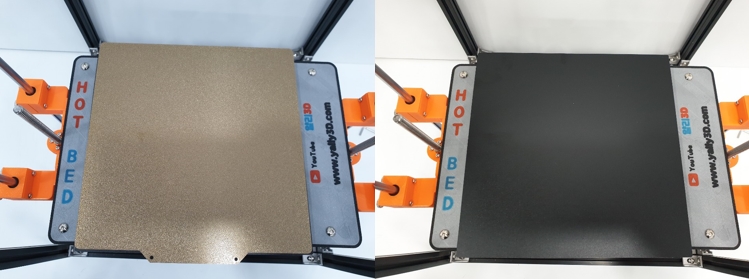

6/ 히트베드에 붙이고 잘 붙었는지 금색 텍스쳐베드를 들어보면 이렇게 히트베드가 완전히 가려진 모습이 보입니다.(완성~)



감사합니다 - 초보자 아린였습니다. -
