준비물

출력물 : UL1, UL1cap, UR1, UR1cap

부속 좌우 각각 : m3 40mm 2개, 스텐 노브 2개, 623zz베어링 6개, m3 와샤 8개



UL1 모양 잘 보십시요. Y축 Max Endstop이 거치될 공간이 있습니다.

마찬가지로 파란색은 프로파일과 조립할때 사용할 용도 이므로 지금은 가체결 하시거나 무시하셔도 됩니다.

중요한건 와샤와 베어링을 실수 없이 체결하는 것입니다.

m3 40mm 볼트를 하단부를 통해서 상부로 밀어 넣습니다. 낮은곳에는 벨트가 2개가 지나갈 것이므로 와샤와 베어링이 다음과 같이 들어갑니다.

사진상 우측(실제로는 후면) 조금 높은 곳에서 시작하는 볼트 부위는 베어링이 2개 사이사이에 와샤가 3개 들어갑니다.

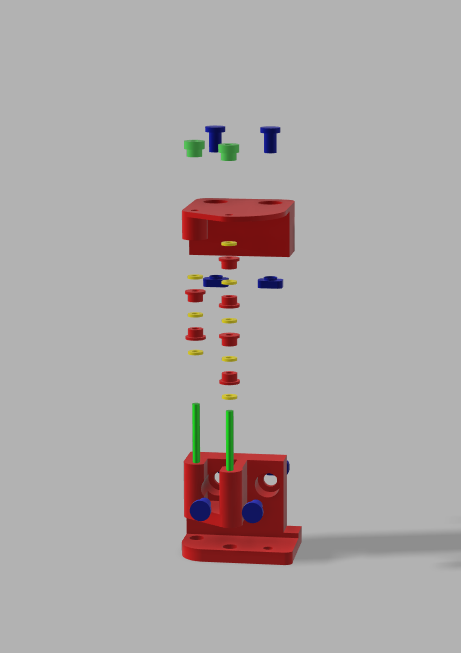

조립 모식도 자세히 보시고 하셔야 실수를 줄이실수 있습니다.

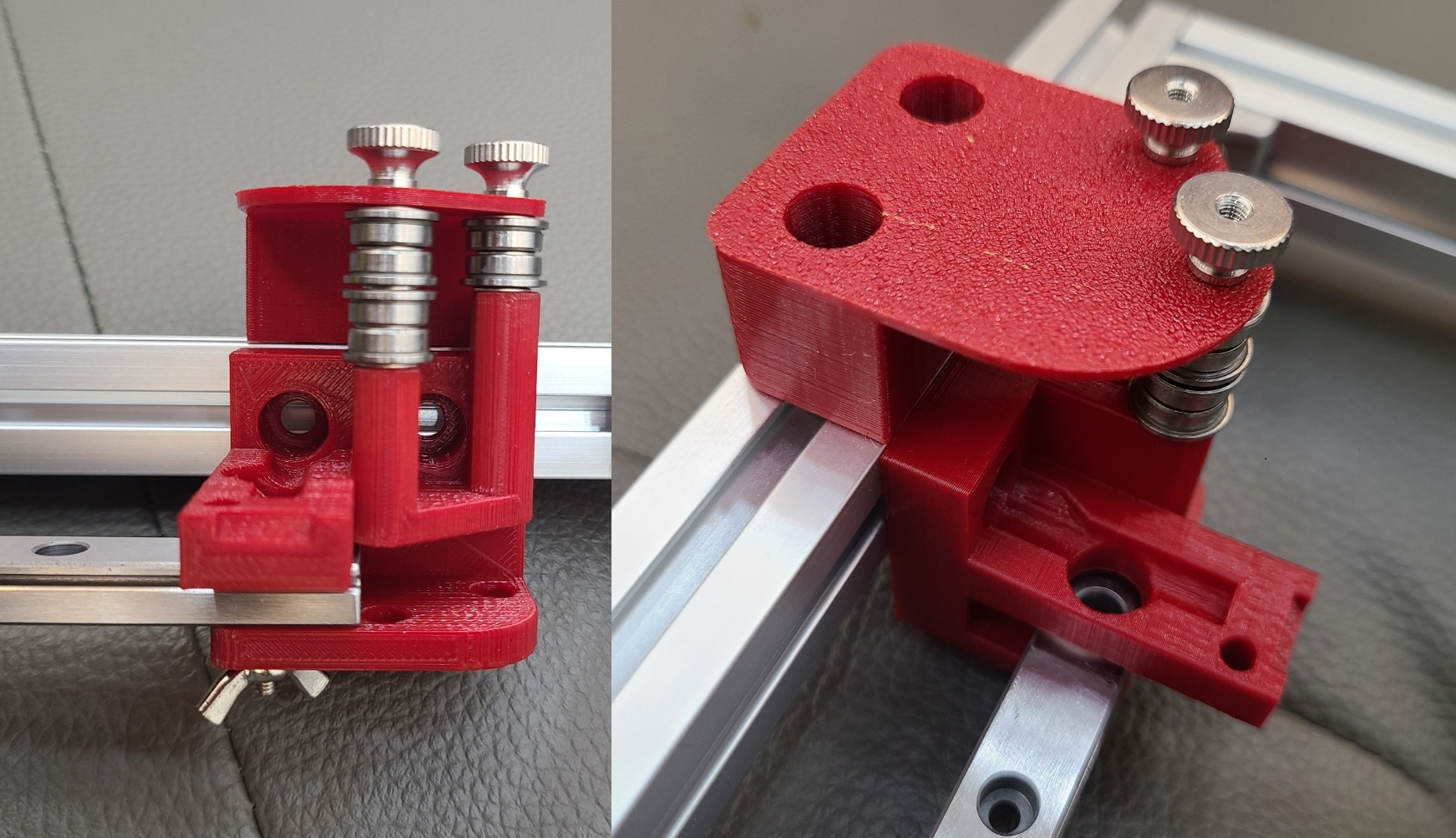

복잡하니 바로 조립 완성사진보여드리겠습니다.

프로파일과 LM은 나중에 조립합니다. 우선은 베어링 사이사이에 와샤가 들어가 있는것과 상부 cap이 씌워지는 구조만 보십시요.

상부 캡은 볼트가 바로 쑥 하고 들어가지지 않습니다. 볼트를 대략 끼우고 드라이버로 쎄게 조이면서 끼우십시요.

캡 자체에 유격이 있으면 나중에 캡으로서 지지하는 기능을 못하는 관계로 부득이 하게 조립이 힘들지만 공차를 조금 줄수 밖에 없었습니다.





UR1 을 조립해보겠습니다.

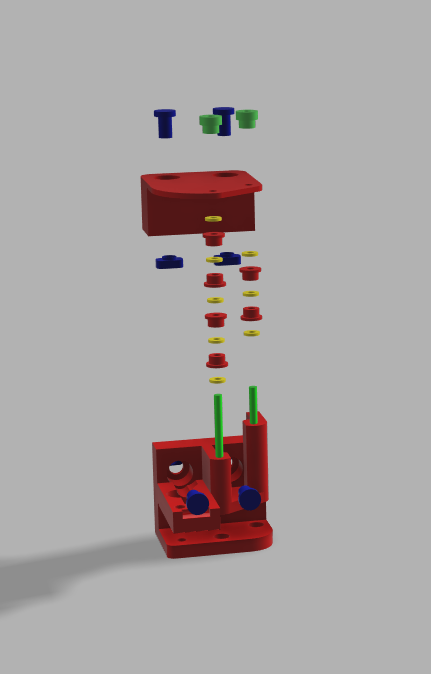

마찬가지로 하단부에서 m3 40mm 볼트를 올려서 누른 후에 모식도에서 보이는 와샤와 베어링을 끼워주셔야 합니다.

특히 여기서 모식도 왼편에 보이는 녀석은 캡에 넣을때 매우 힘들겁니다. 빡빡해서 볼트가 볼트 탭을 내면서 들어가는 느낌으로 힘듭니다.

그래도 그렇게 해놔야 나중에 구조적인 안정성을 찾습니다.

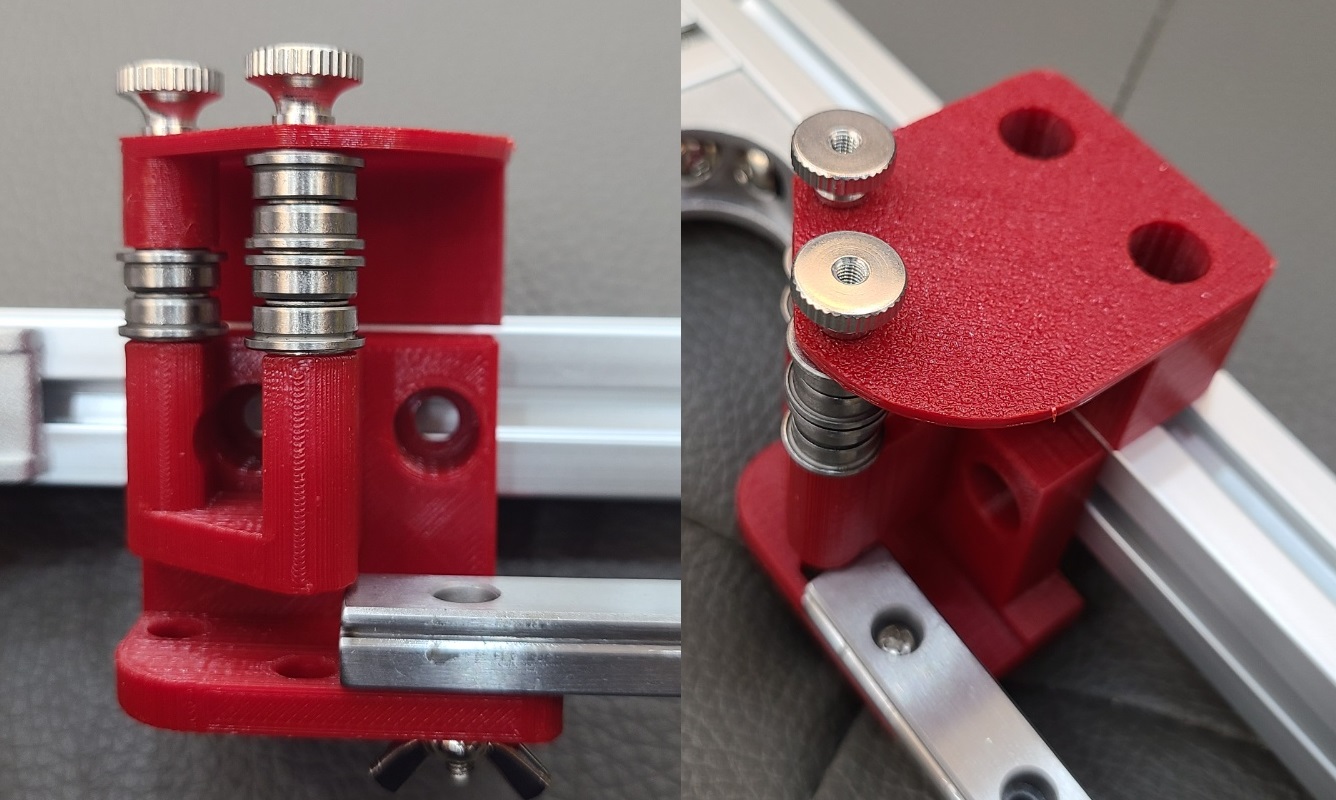

조립 완성 사진까지 참고 하면서 천천히 조립해보십시요.

왼편에 보이는 캡은 하단부로 내려오는 기둥이 있기 때문에 그것들을 다 볼트가 빡빡하니 들어가야 해서 힘이 많이 듭니다..

너무 힘드시면 드라이기로 살짝 달궈서 하면 편하긴 하지만 이후에 기구부 변형이 오면 정말 힘드니 조금만 참고 진행하십시요.

코어xy에서 가장 중요한 벨트를 잡고 넘어가야 하는 베어링 구조들 조립이 완료되었습니다.



이제 다음번에는 이 구조들을 프로파일에 부착 하고 LM을 연결해 보도록 하겠습니다.
