[ O2D 만들기 ] BL터치&엔드스탑 및 노즐부 배선정리

페이지 정보

profile_image
작성자 회원 등급아린
댓글 1건 조회 1,703회 작성일 20-11-20 15:13

본문



준비물 : BL터치(M3 20mmX2) , 엔드스탑(M3 14mm , 육각너트) , 10T 케이블튜브(60cm) , 케이블타이









BL터치.jpg      BL터치.jpg



BL터치 & 엔드스탑은 이렇게 조립해주시면 되고 배선정리는 엔드스탑에 안걸릴정도 안쪽으로 돌리고 케이블타이로 묶어주시면됩니다.





<노즐부 배선정리>






이제부터 선들을 정리하겠습니다.









KakaoTalk_20201120_122139343_20.jpg KakaoTalk_20201120_122139343_24.jpg KakaoTalk_20201120_122139343_22.jpg

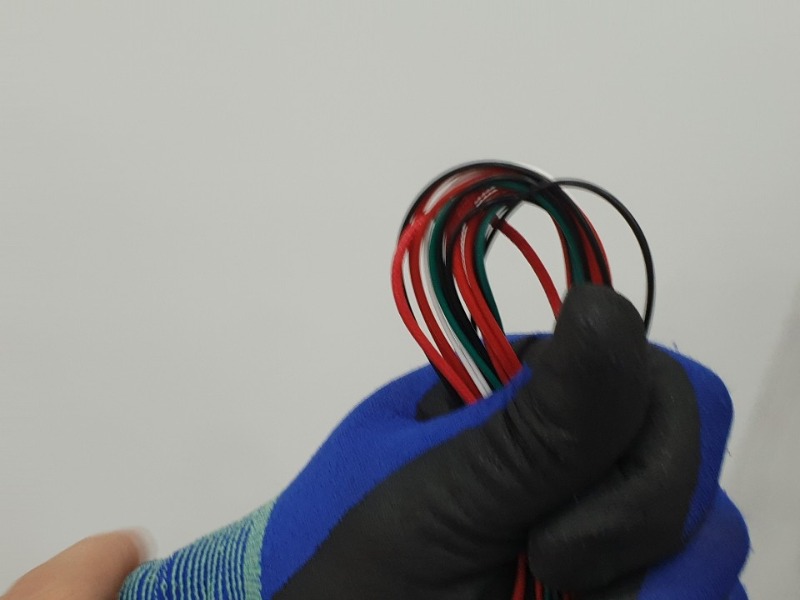

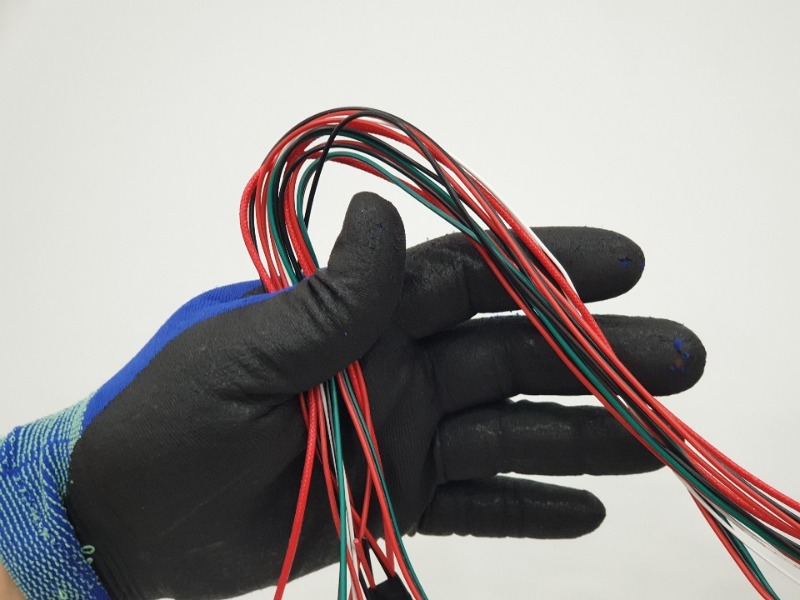

한묶음 잡으시고 , 케이블튜브에 들어갈정도 좁힌다음에~~

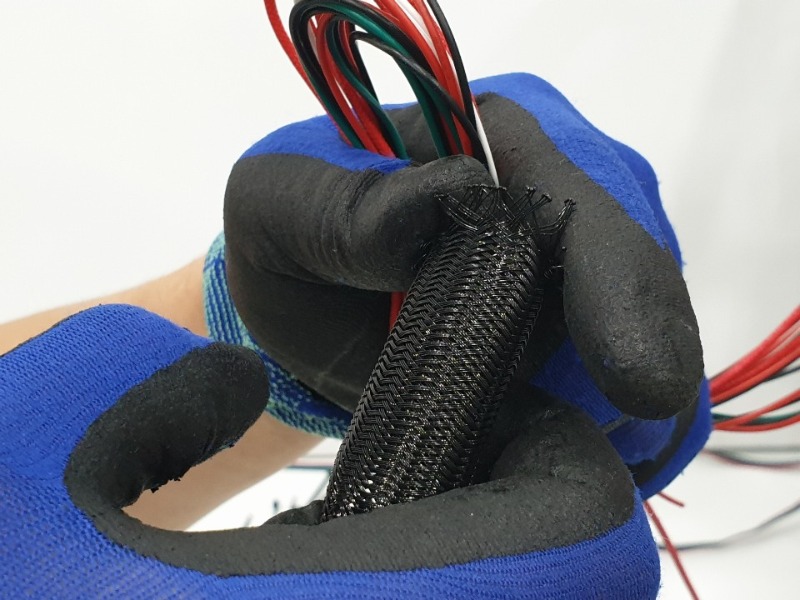

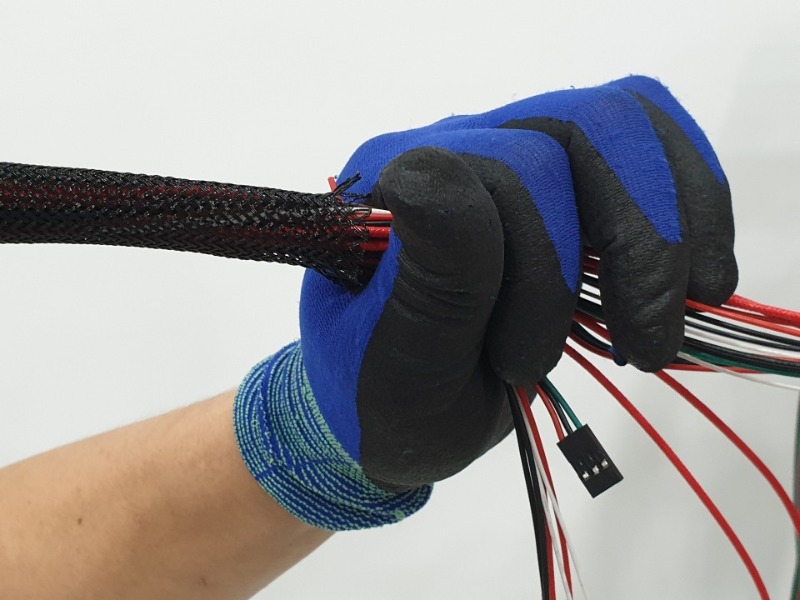

케이블을 수축시켜 구멍을 크게만들어줍니다. 쭉~ 넣으면 금방 빠져나옵니다 ^^







KakaoTalk_20201120_122139343_18.jpg 배선고정1.jpg



이렇게  노즐부 방향으로 준비하시면됩니다.









배선고정0.jpg 배선고정3.jpg 배선고정4.jpg

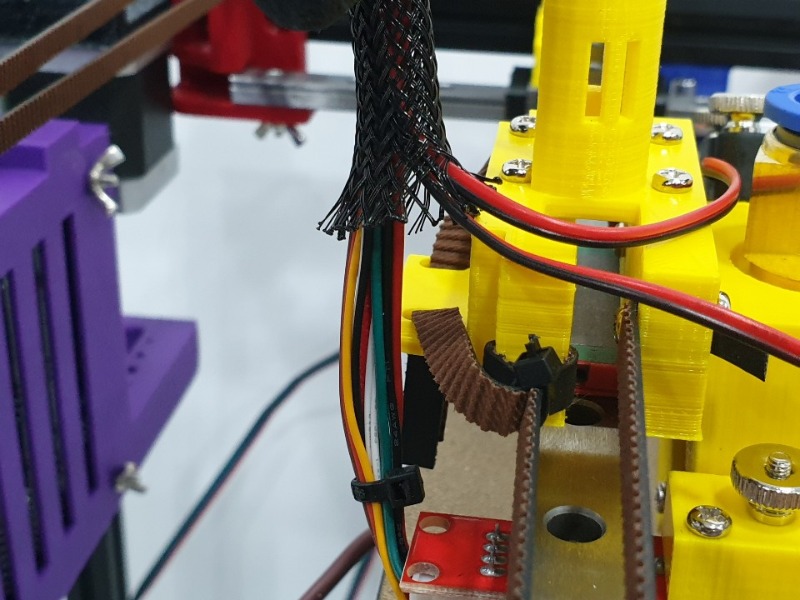

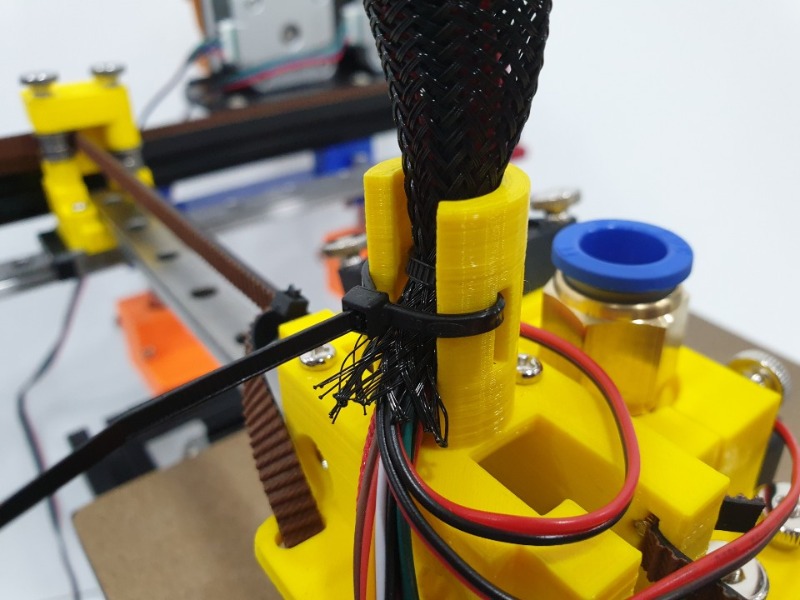

노란색 기둥에 넣기전 케이블타이로 한쪽만 넣고 케이블튜브를 밀어넣은 다음 케이블타이를 반대로 빼줍니다.



그런다음 꽉!! 집어넣고 케이블타이 체결!!

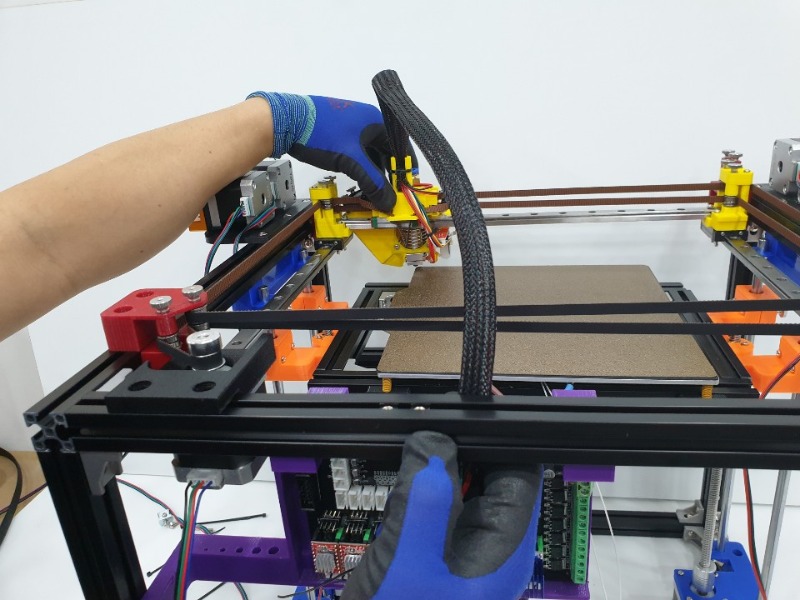

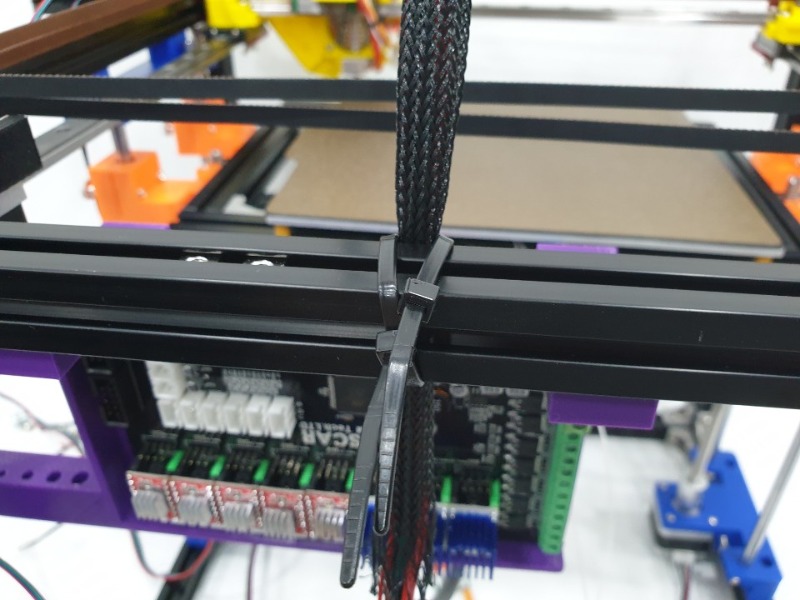

노즐부를 먼~ 곳까지 늘려보시고 케이블튜브를 가운데 체결자리를 보고 벨트와 닿지않은곳에 체결하면 됩니다.







배선고정5.jpg 배선고정6.jpg

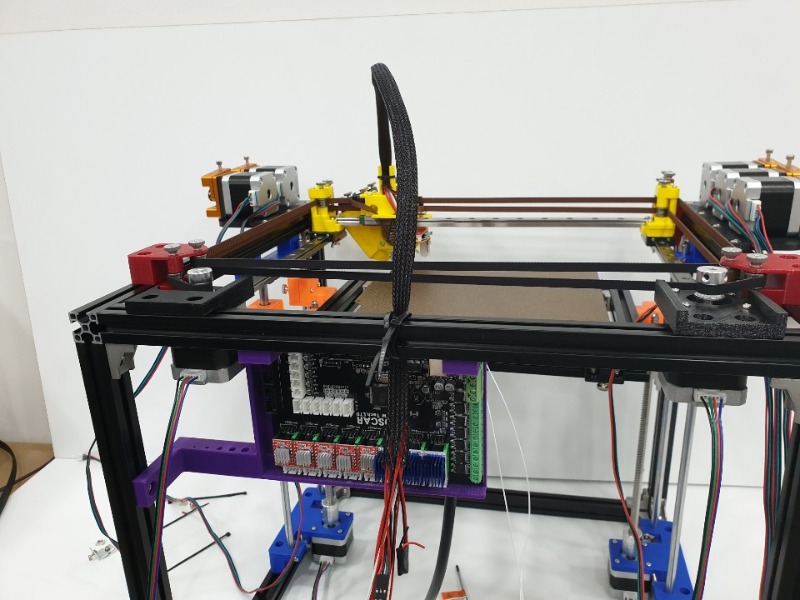

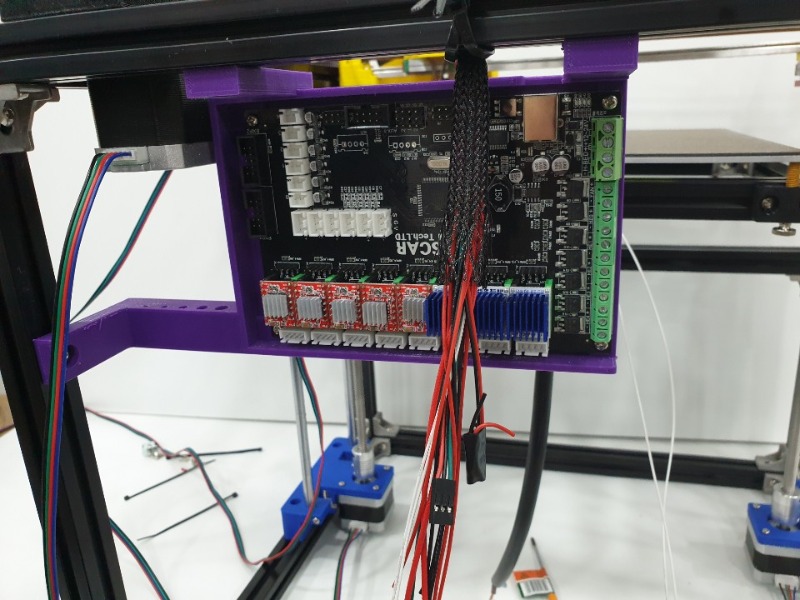

이렇게 케이블타이로 고정시켜주시면 이런모습이 됩니다~

깔끔한 케이블튜브를 이용해서~~~



저희 얄리3D 쇼핑센터에 보시면 케이블튜브가 있습니다~~ ^^














 케이블튜브이용한 배선정리!!
