O2D 조립 1편. UL2, UR2

페이지 정보

profile_image
작성자 회원 등급얄리
댓글 2건 조회 1,122회 작성일 20-10-18 19:33

본문



준비물

출력물 : UL2, UR2, ucap2 x 2

각각 : m3 35mm 볼트 2개, 스텐노브 2개, 623zz 베어링 2개, m3 와샤 3개,

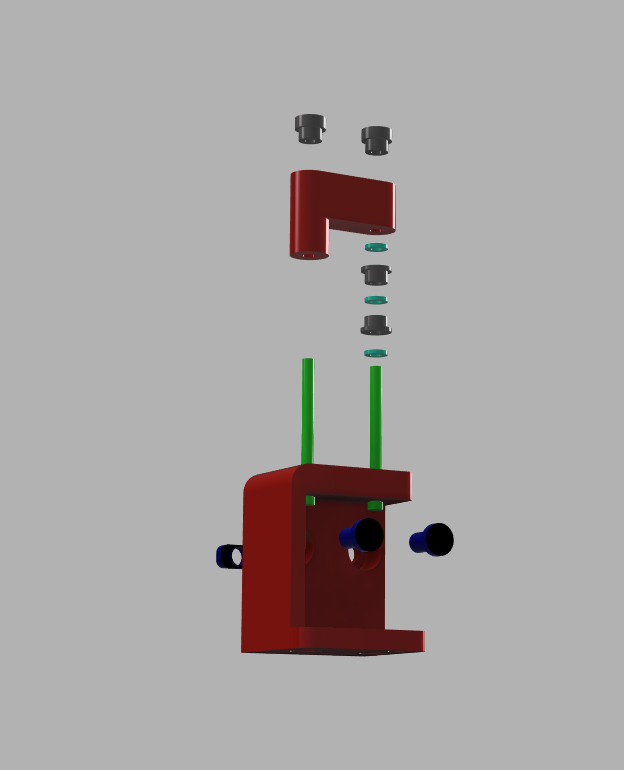

UL2 조립

파란색 프로파일 볼트와 T너트는 우선은 꼭 필요한 것은 아닙니다. 가체결 해놓아도 되는 관계로 넣어놓았습니다.

하단 구멍에서부터 35mm 볼트를 위로 올리고 막혀 있지 않는 홀에 볼트를 넣고.. 와샤 > 베어링 > 와샤 > 베어링 > 와샤 순으로 넣은 후 Ucap2를 끼우고 상부에 m3 스텐노브 또는 나비너트를 잠궈줍니다.

처음 조립한 분들이 가장 실수하는 부위가 베어링의 방향입니다. 623zz 베어링은 한쪽에 날개가 있어서 날개가 각각  아래는 아래로, 위는 위로 오게 체결해야 합니다. 그래야 이후에 벨트가 그곳을 지나갈 수 있는 길이 만들어 집니다.

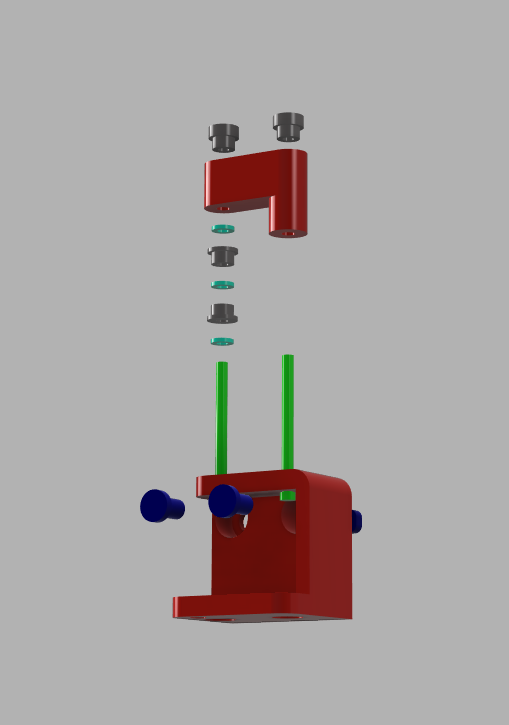

UR2는 UR1에 비해서 조금 작습니다.

작은 이유는 왼쪽 보다 오른쪽에서 도는 벨트의 높이가 9mm에서 1cm정도 낮기 때문입니다.
( 나중에 코어 xy 구조를 이해하시면 금방 알게 되실 겁니다. )

마찬가지로 후면의 막혀 있지 않는 홀에 m3 35mm 볼트를 넣고 ,  와샤 > 베어링 > 와샤 > 베어링 > 와샤 순으로 넣은 후 Ucap2를 끼우고 상부에 m3 스텐노브 또는 나비너트를 잠궈줍니다.

볼트를 2중으로 해놓은데는 이유가 있습니다. 바로 벨트가 베어링을 잡고 있는 축을 나중에 후면 쪽으로 매우 쎈 힘으로 당겨 버립니다. 그리하여 베어링 축이 뒤로 휘어지는 상황을 막기위해서 보강해주었습니다.

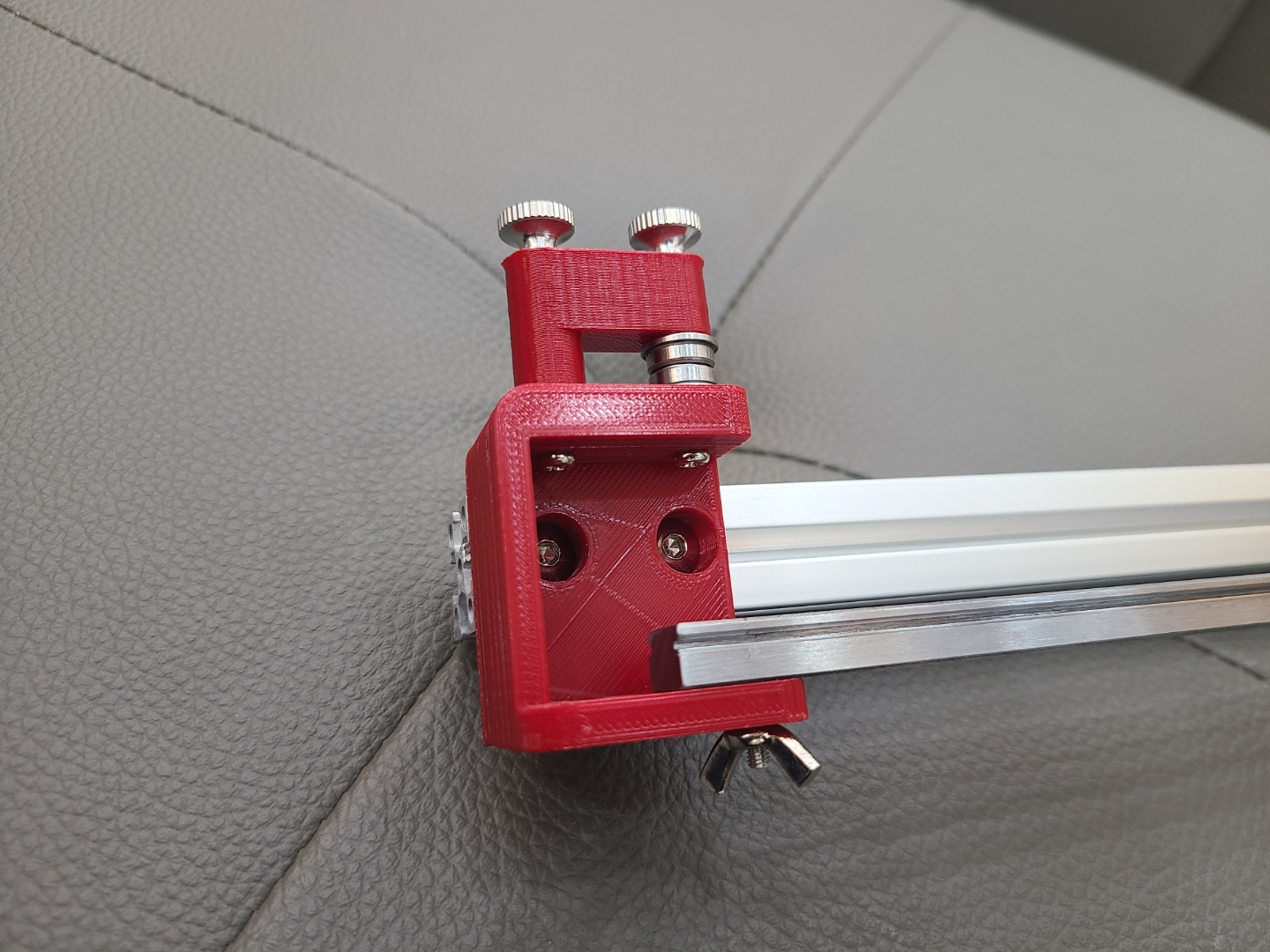

UL2의 조립 모습입니다. 프로파일과 LM이 연결되어있는 것은 무시하시고 우선 상부의 베어링과 스텐노브의 모습만 보십시요.

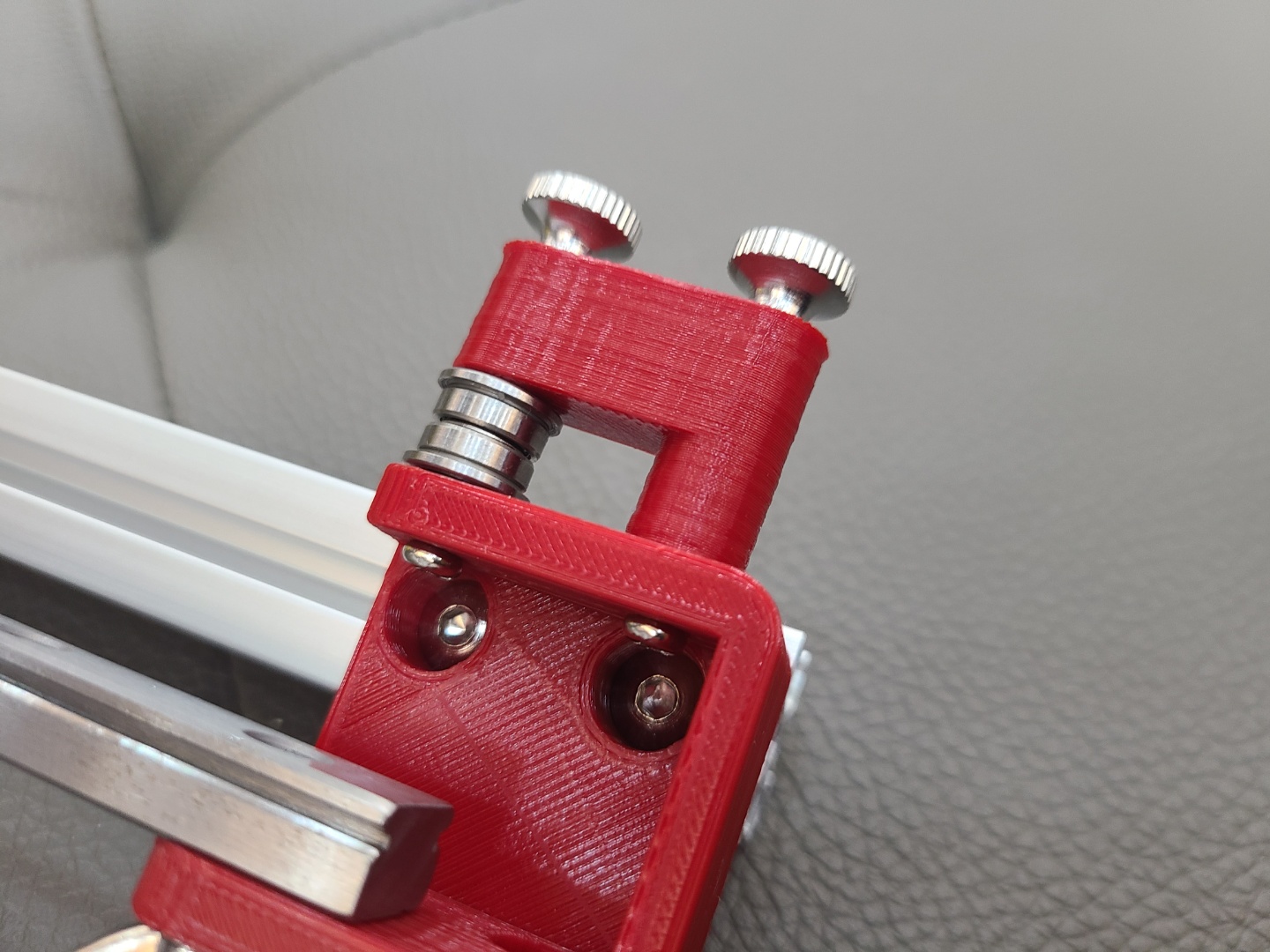

UR2의 조립 모습입니다. Ucap2와 623zz 베어링 사이 사이에 와샤를 넣어서 다음과 같이 조립해야 합니다.

이제 다음번엔 UL1 UR1을 조립해보겠습니다.



자작은 많은 사람들이 트라이 하지만 한편으론 많은 사람들이 중도에 포기합니다.

시작 했으니 이제 절반 했네요. 성공할때 까지 포기하지 마시고 궁금한점 있으면 댓글로 남겨주세요.

문제가 발생한 부분을 사진을 첨부해주시면 답변하는데 큰 도움이 됩니다.  ^^// 화이팅!!!
