O2D 조립 8편 베드 브라켓 조립, 히트베드 조립
페이지 정보

본문
출력물 : Bed x 2 , Bedcap x4 , bedconnect x 2 (또는 x4) + bed 전면 경고판 ( 동작 중 만지지마세요 )
준비물 : 프로파일 160mm x 2 , 300mm x 2 ,TM 너트 x 2 , M3 14mm x 8 (TM너트 고정용) , M3 x 30mm x8 (bedcap고정용) , M3 스텐노브 x 12 , M3 육각너트 x 8 , 프로파일 M5 볼트 x 20 , 프로파일 M5 T너트 x 16 , 프로파일 4각너트 x 4, 히트 베드 커넥터 타입 ( 커넥터 타입이 아닌 경우 : 히트 베드 x1, , 베드용 2선 전선, 온도 센서 1 ), 베드용 자석 , 텍스쳐 베드, m3 40mm 접시 볼트 x 4, 베드용 노랑 스프링 x 4

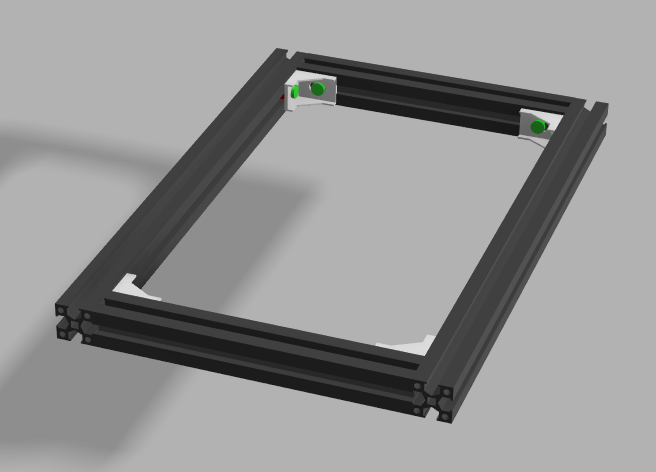

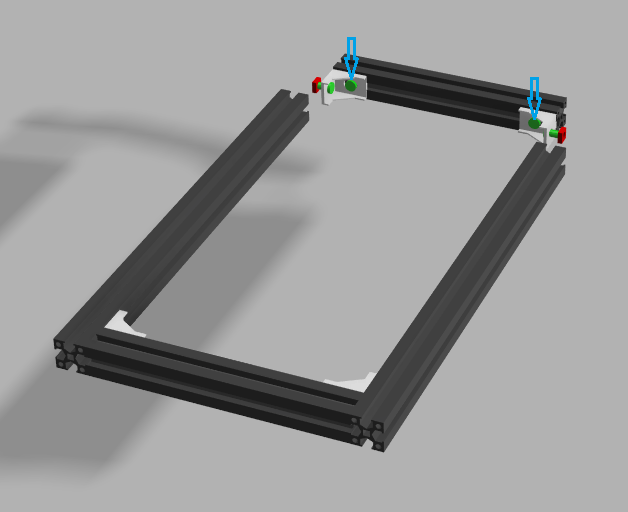

160mm 프로파일 양 끝단에 다음과 같이 파란색 화살표 프로파일 볼트는 T너트를 이용해서 꽉 조여 줍니다.
그리고 빨간색 부분은 T너트가 아닌 사각 너트를 조여 줍니다.
이유는 조립상태에서 X축 미세한 길이 공차에 따른 베드의 공차도 생길수 밖에 없는데 해당 공차는 이 사각 너트를 살짝 풀어서 300mm 긴 프로파일 안으로 160mm 짧은 프로파일을 넣거나 빼서 보정해 주어야 합니다.
반대편도 마찬가지로 짧은 족은 T너트로 긴300mm 쪽은 사각 너트를 이용해 줍니다.
다음과 같이 프로파일을 조립해 준 상태에서 이제 브라켓을 조립하겠습니다.
주황색 bed 2개, bedcap 4개를 가져 옵니다.

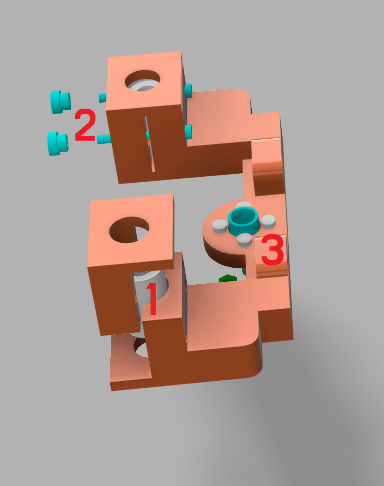

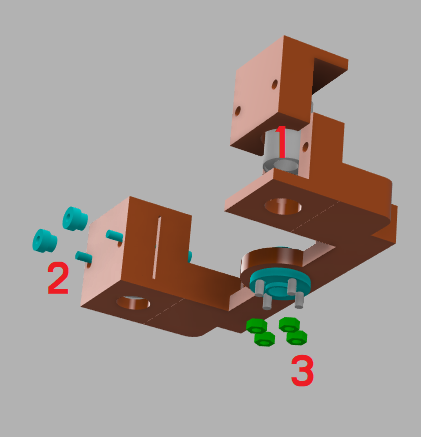

1번 처럼 먼저, lm8uu 볼부쉬를 넣으신다음에 2번처럼 M3 30mm 볼트를 넣고 스텐노브로 조여줍니다.
그리고, 3번처럼 바닦에서 TM볼트 아래에서 위로 꼽고 M3 14mm 를 위에서 아래로 끼워서 밑에 육각 너트를 넣고 고정해 줍니다.
글과 그림을 봐도 이해가 잘 안되시면 아래에서 한번 보시겠습니다.

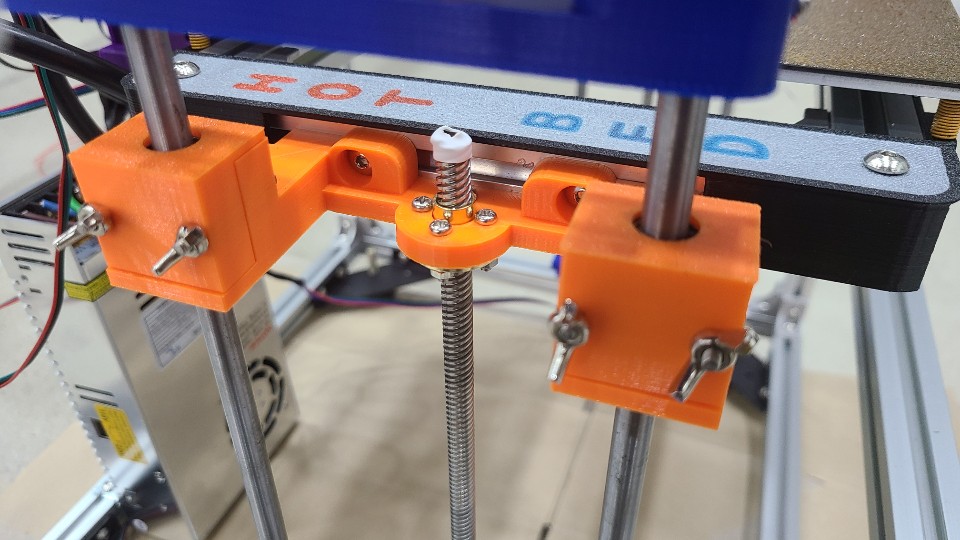

볼부쉬를 끼우고 캡을 덮은 후 스텐노브로 조립하면 되구요.
TM 너트는 아래에서 위로 붙인 후. .위에서 아래로 14mm 볼트를 내려서 육각 너트로 고정하면 됩니다.
볼부쉬를 캡 안에 넣고 나비너트나 스텐노브로 조이면 됩니다.
( 최종적으로 외부 케이스를 덮으시려면 스텐노브를 추천드립니다. )

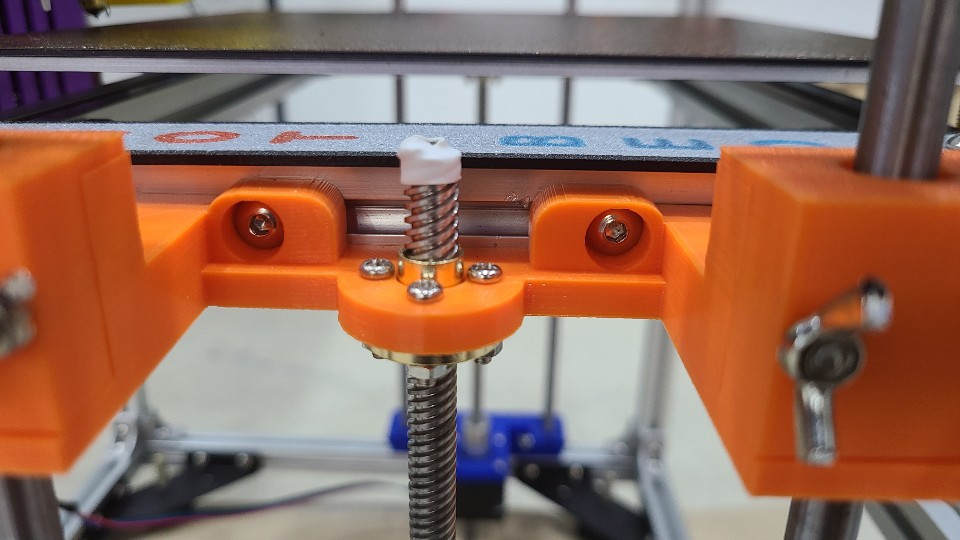

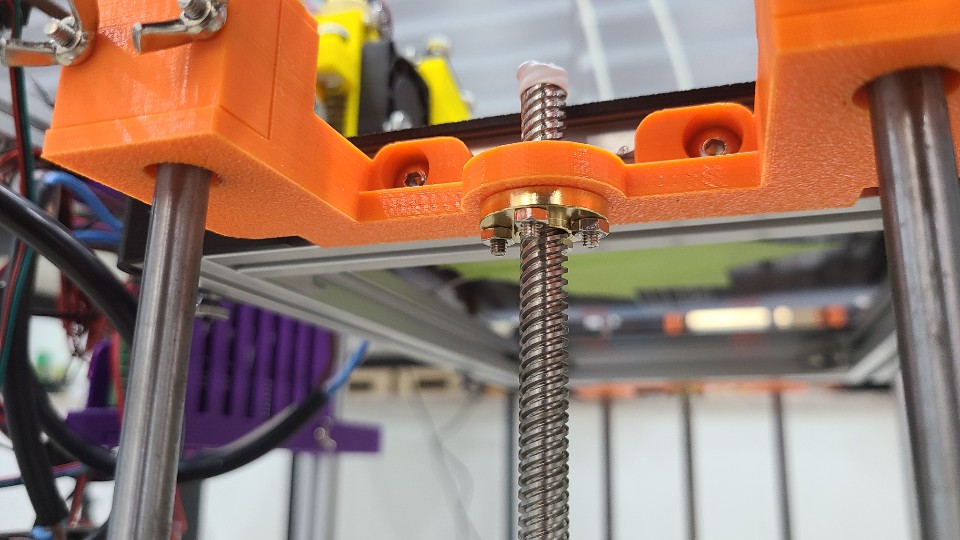

하단에서 TM너트를 잡고 있는 모습입니다.
육각 너트를 롱노즈 같은걸로 잡고 위에서 꽉 조여주시면 됩니다.

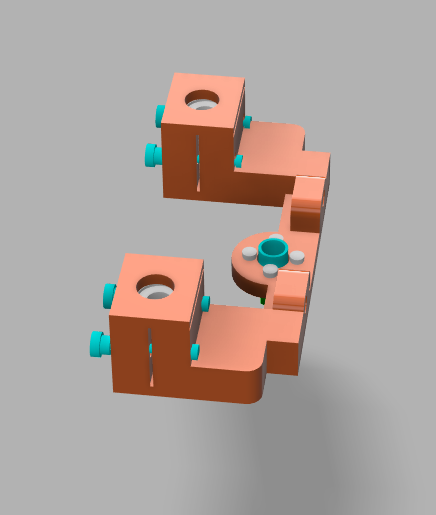

다음과 같이 완료하시면 됩니다.
이제 조립해놓은 프로파일의 짧은 쪽에 해당 부품을 좌 우 붙여야 합니다.
160mm 프로파일 센터를 네임펜으로 체크해 주시고 한 가운데에 고정을 하고 T너트로 고정해 주십시요.
전면 판에 다음과 같이 4개의 프로파일 볼트, 4개의
T너트를 조립해 줍니다.
뒷면은 다음과 같이 2개의 주황색 bed connector를 T너트로 연결해 주어야 합니다.
아직은 쎄게 조이지는 마시고 최종적으로 히트베드가 안착되고 베드위에서 노즐 팁 부분의 X축 영점에 맞춘 후에 꽉 조여주시면 됩니다.

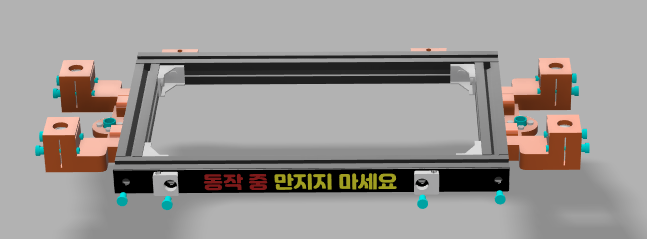

다 조립이 되시면 다음과 같은 느낌으로 될겁니다.

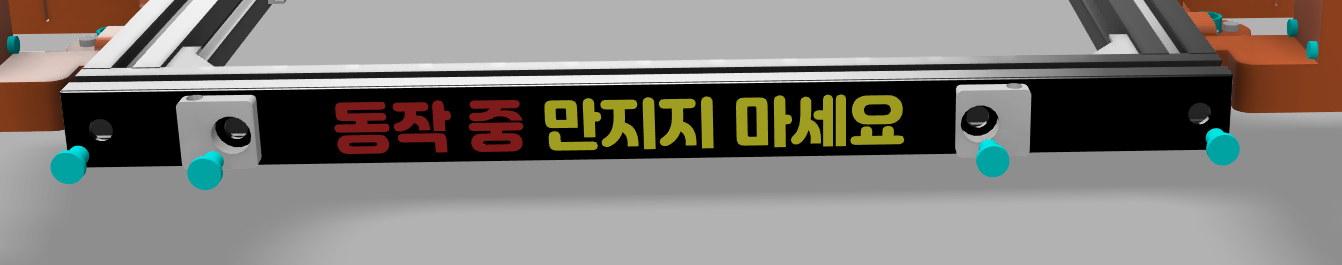

전면의 동작중 만지지 마세요는 좌, 우측을 맞춰주면 얼추 x축 기준점을 잡는데 도움이 될 겁니다.
M3 40mm 접시 볼트를 다음과 같이 끼우고 하단에 스텐노브로 조입니다.
순서는 위에서 부터 볼트 > 히트베드 > 노랑 스프링 > bedconnector(출력물) > 스텐노브 입니다.
그런 후 단단하게 고정한 다음 히트 베드위에 자석 양면 테이프를 제거 후 붙여 주면 됩니다.

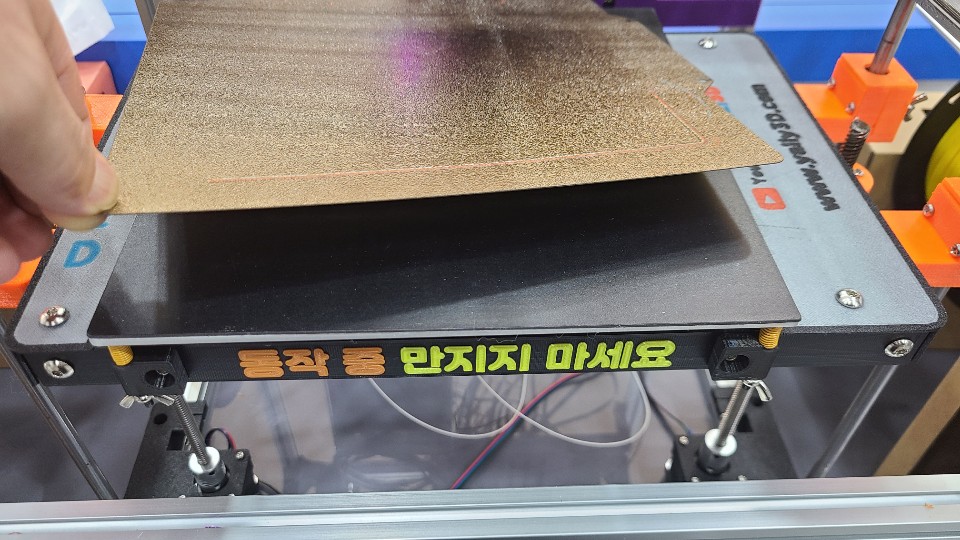

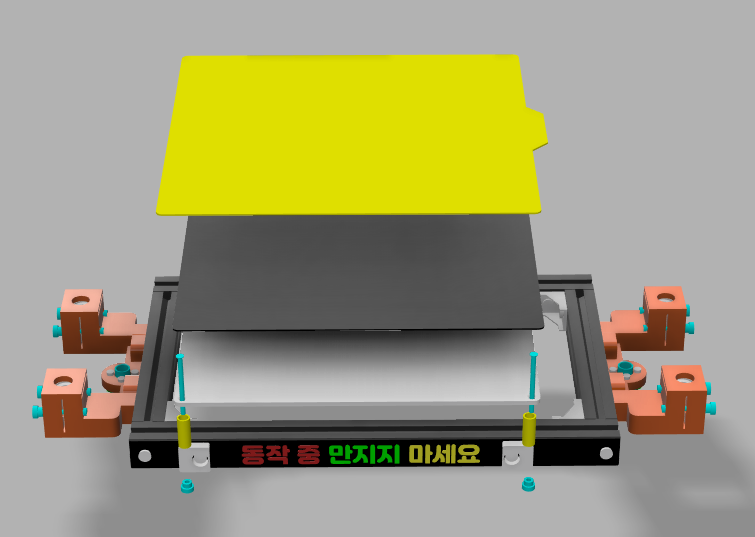

맨위 노란색은 텍스쳐 베드이고 그 아래 검정색은 자석판 입니다.
자신에서 보면 히트 베드위 위치에 맞춰서 자석을 붙이고, 텍스쳐 베드를 그 위에 올려서 사용하면 됩니다.
이상 오늘은 베드 부위 까지 조립을 완료하였습니다.
다음번에는 상/하부 프로파일을 조립하도록 하겠습니다.
감사 합니다.
