O2D 조립 7편 하부 프로파일 조립 + Z축 모터 장착 및 프로파일에 거치

페이지 정보

profile_image
작성자 회원 등급얄리
댓글 1건 조회 1,225회 작성일 20-10-27 09:49

본문

출력물 : Zlower x 2


준비물 : 400mm 프로파일 x 4, 350mm 프로파일 x 4, 프로파일 ㄱ자 브라켓 x12, 프로파일 m5 볼트 x28, T너트 x 28, M3 10mm x 8 , M3 35mm x4

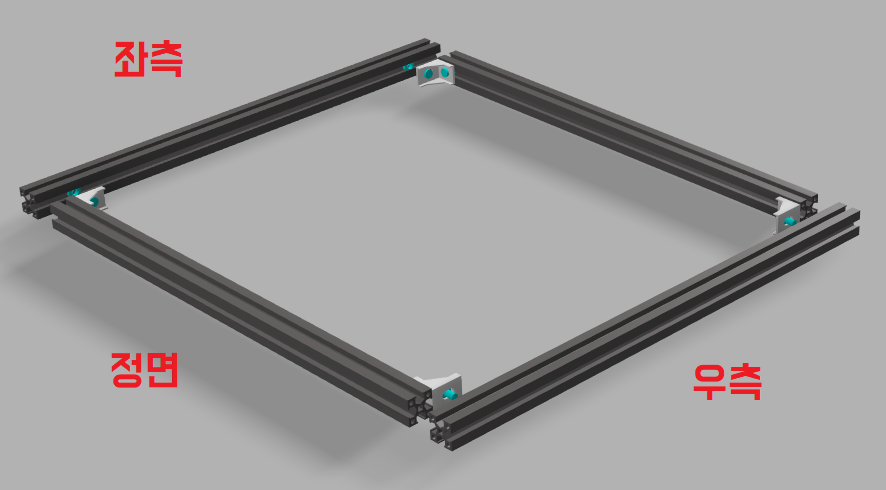

우선 프로파일의 바닦면을 조립합니다.





전면과 후면이 좌우측 프로파일 안쪽에 들어오는 구조로 조립을 해야 합니다.

끝단을 최대한 잘 맞추려고 하셔야 합니다.


거기서부터 미세하게 어긋나기 시작하면 나중에 더 힘들어집니다.

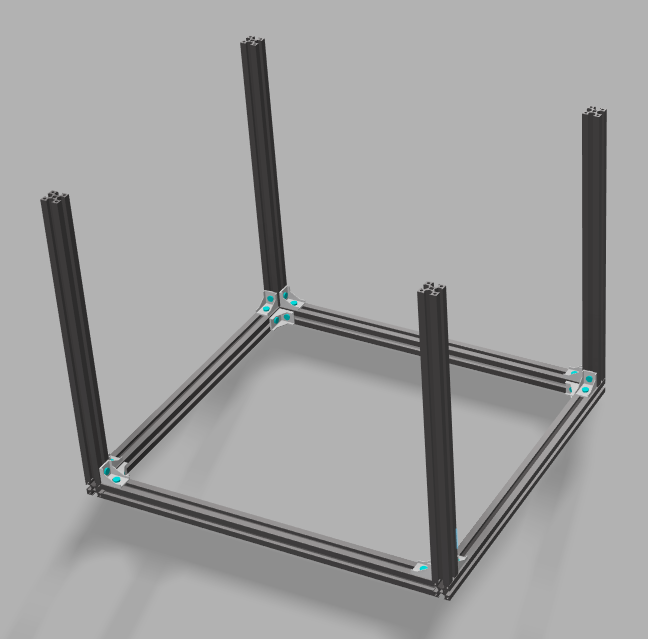

바닦구조가 완성되었으면 350mm  프로파일 4개도 수직으록 거치해야 합니다.


모두 T너트를 사용해서 거치를 하고 최대한 어긋나지 않게 끝단을 잘 맞춰 주셔야 하며..


T너트 원형 부위가 프로파일을 뚫고 올라와서 고정이 되도록 꽉 조여주시기 바랍니다.

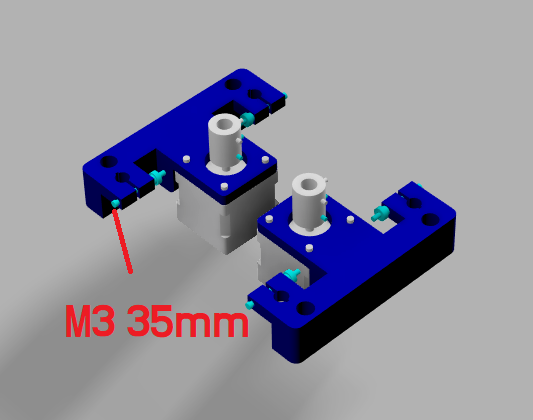

Z축 하단부 파란색 브라켓을 가져와서. 그곳에 다음 모식도와 같이 조립을 해야 합니다.


모터는 m3 10mm 볼트로 고정하시면 됩니다.


모터 케이블 커넥터 방향은 뒤쪽을 향하게 해야 이후에 선정리하기가 용이 합니다.



m5-m8 스프링 커넥터는 모터 샤프트 부분에 m5가 절반정도 들어가게 해서 무두 볼트(녹색)을 조여주시면 됩니다.


무두 볼트는 샤프트내에 D컷 되어있는 부분이 눌러지도록 해서 조여야 합니다.

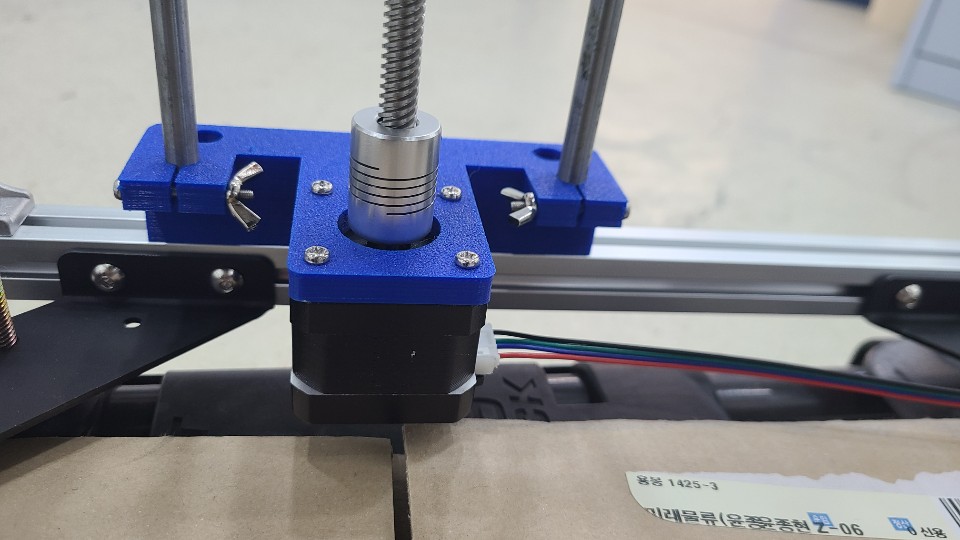

윗 사진에서 보이는 m3 35mm도 밀어 넣고 반대쪽에 스텐노브 또는 나비너트로 조여주시면 됩니다.


나중에 리드봉이 들어가고 꽉 조여야 하기 때문에 지금은 조이지 말고 자리만 잡아 주시면 됩니다.

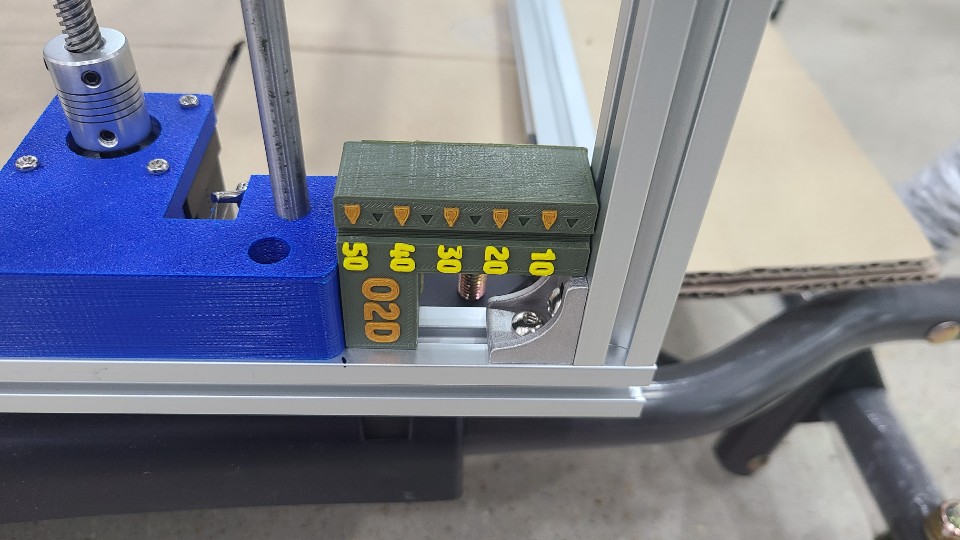

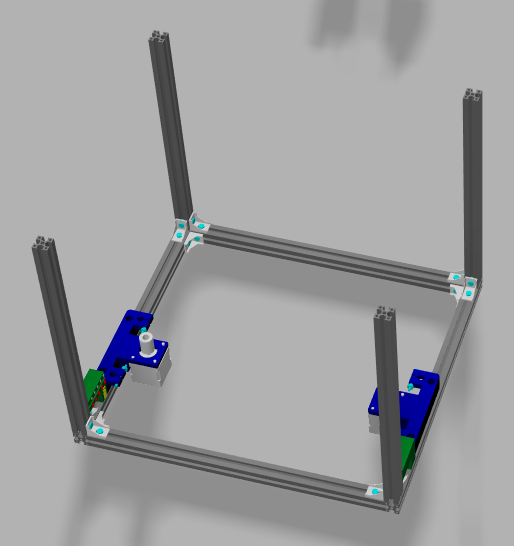

모터 거치가 끝났다면 전면부에다가 다음과 같이 뎁스 블럭을 이용해서 Z축 브라켓의 위치를 잡으면 됩니다.


T너트와 프로파일 볼트로 살짝 고정 후에


블럭으로 위치를 잡은 상태로 해당 프로파일 볼트를 꽉 조여 줍니다.

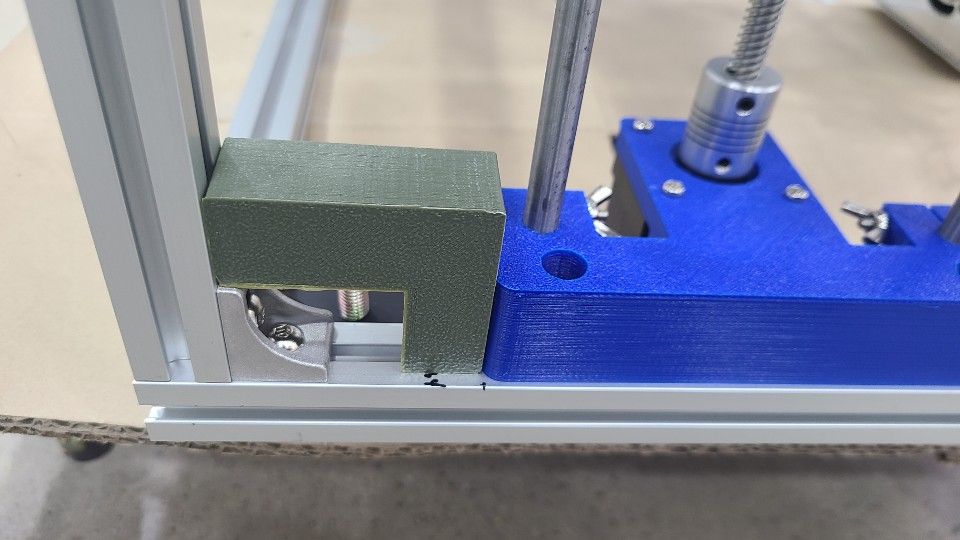

실제 완성 사진 보시면 이해가 잘 되실 겁니다.


위 게이지는 나사 길이를 재는 게이지이기도 하지만 해당 위치에 맞도록 디자인 되어있습니다.


혹시 뎁스 게이지가 없으면 전면 프로파일 안쪽에서 부터 54mm표시해서 그곳에 맞춰서 조립하시면 됩니다.


허나 블럭이 살짝 원형으로 되어있기 때문에 안쪽 반듯한 곳에 맞춰서 조립해주십시요.


(54mm 프로파일에 검정 네임팬으로 표시되어있음)





실제 조립되어있는 사진을 참조하여서, 실수 없도록 하십시요.


오른쪽 도 같은 방식으로 조립해 주시면 됩니다.









반대쪽 오른쪽 (베타쪽) 조립된 모습 입니다.






녹색의 뎁스 게이지는 조립 후에 제거하시면 됩니다.

정식 파츠는 아닙니다. !!

다음 시간에는 베드 부분 프로파일과 히트 베드 조립에 대해서 설명드리겠습니다.
