O2D 조립 6 편 모터브라켓에 모터 조립 및 상부 구조물 대략 완성
페이지 정보

본문
출력물 : Motor1 Motor2
준비물 : 4.8k Motor X 2 , M5 프로파일 볼트 4 , M3 10mm x 6 , M3 8mm x2 , 벨트 풀리 x 2 , (M5 사각너트 x 4:이전에 프로파일 상부에 넣어놨다면 필요 없음)
모터 브라켓에 모터를 거치 하기전에 벨트 풀리를 연결을 하는데 우선 이거는 대략적인 위치만 잡습니다.
나중에 실제 벨트의 높이에 맞춰서 무두 볼트(빨강)를 풀고 높이를 재 설정해줘야 합니다.
모터는 제법 힘을 써야 하는 관계로 4.8k 모터를 사용하겠습니다.
모터의 케이블 커넥터 방향은 뒷쪽을 향하게 하거나 외곽 프로파일 쪽을 향하게 하는것이 선 정리 하기에 용이 합니다.

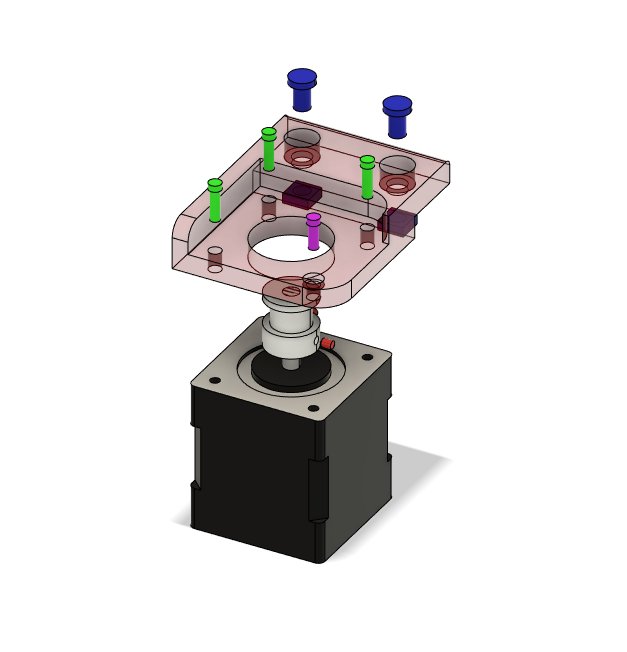

그럼 알파 모터 브라켓 먼저 조립을 진행해 보겠습니다.
우선 M3 10mm 3개(녹색)를 M3 8mm 1개(보라) 위와 같이 조립해줍니다.

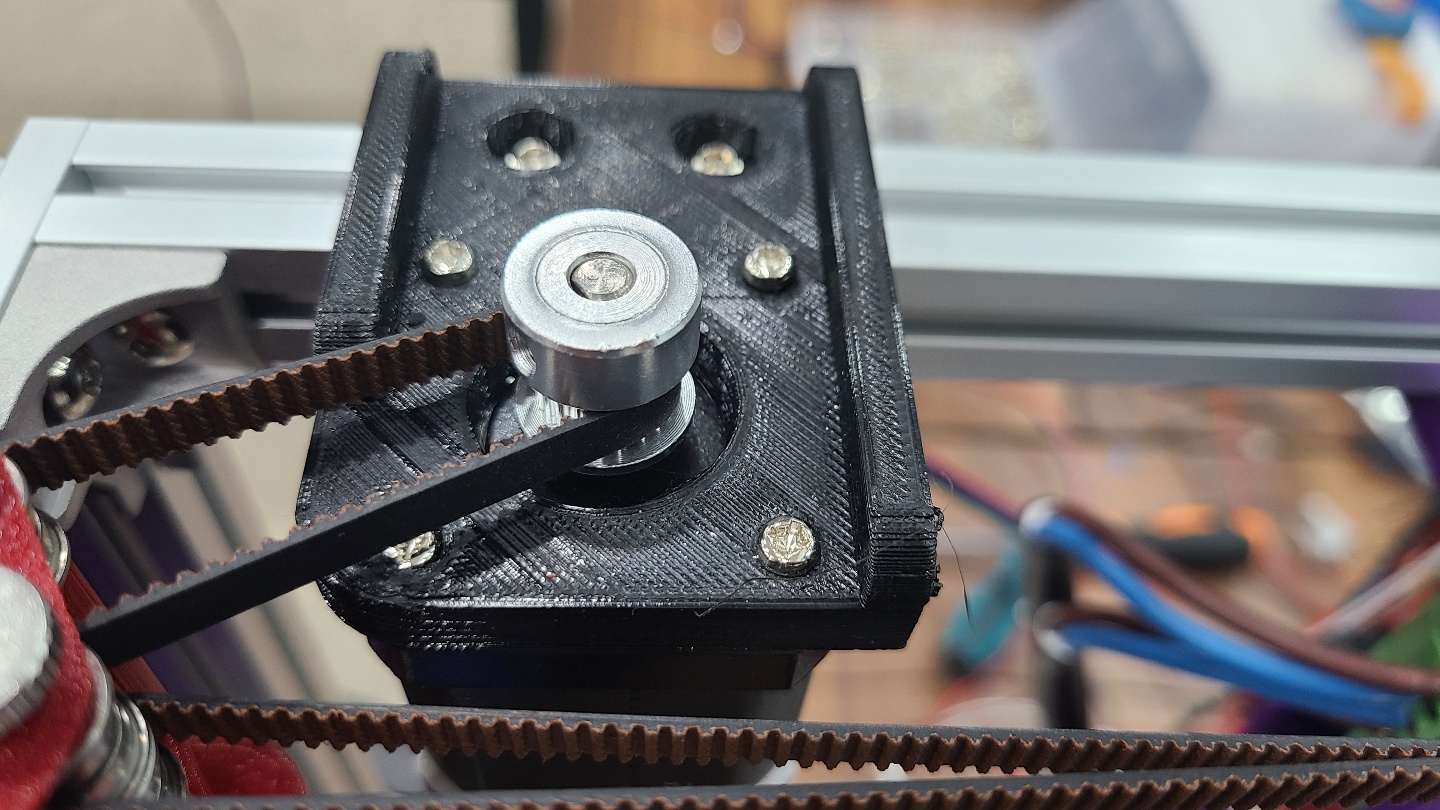

사진은 출력물이 별로인것 처럼 보이지만 현재의 출력물 재료는 S Petg로 재료의 유리온도가 90도인 내열 Petg입니다.
PLA+보다 조금 출력이 까다롭습니다.
PLA로 출력을 해놓으면 열에 의해서 연화된 상태에 벨트가 당겨버리니 종종 앞으로 구부러진 경험이 있습니다.
그래서 고민 끝에 저희 사이트에서 판매하는 S-Petg로 출력을 하게 되었습니다.

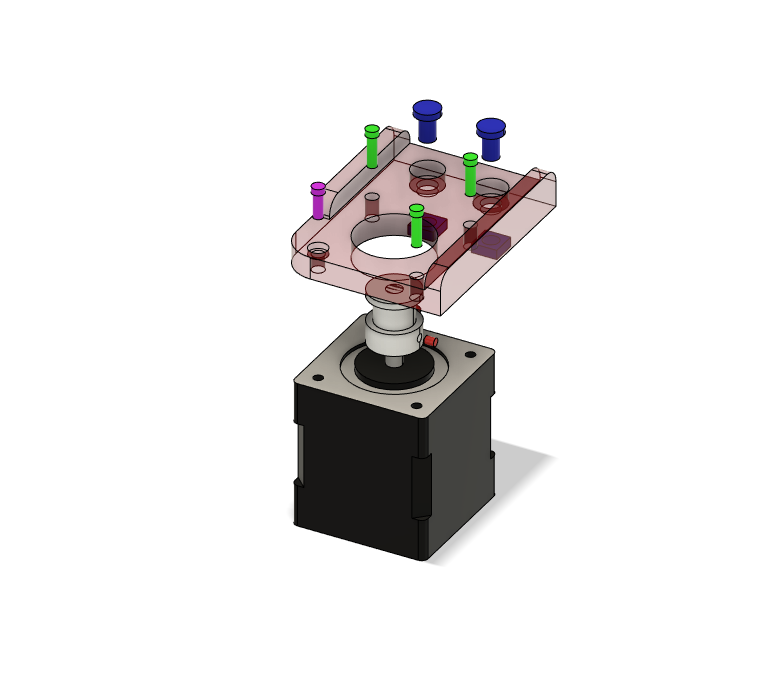

그럼 이제 베타 모터 브라켓을 조립해보겠습니다.
베타 역시 모터는 4.8k를 이용하겠습니다.
브라켓에 M3 10mm 3개(초록)와 M3 8mm(보라)를 조립합니다.
역시나 벨트 풀리는 쎄게 조일 필요 없이 대충 조이거나 나중에 조입니다.

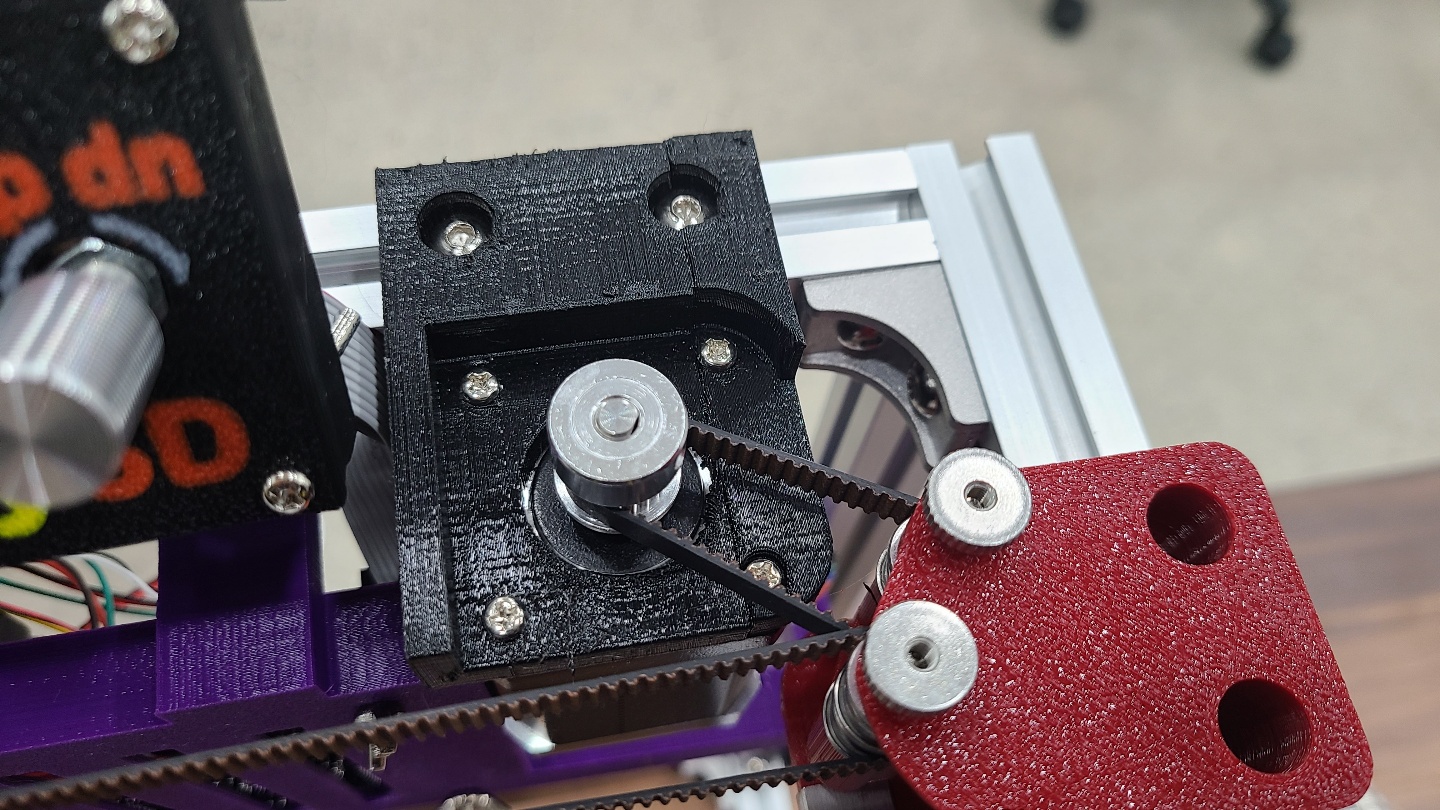

홀이 살짝 들어가서 M3 8mm를 넣는 부위는 왜 8mm인지 이해가 되실 겁니다.
그곳은 벨트가 상부로 지나가야 해서 혹시라도 볼트가 벨트를 방해해 버릴 수 있기 때문에 출력물 하방으로 집어 넣어 버렸습니다.
그외 볼트는 출력물의 강도를 위해서 10mm로 진행하였습니다.

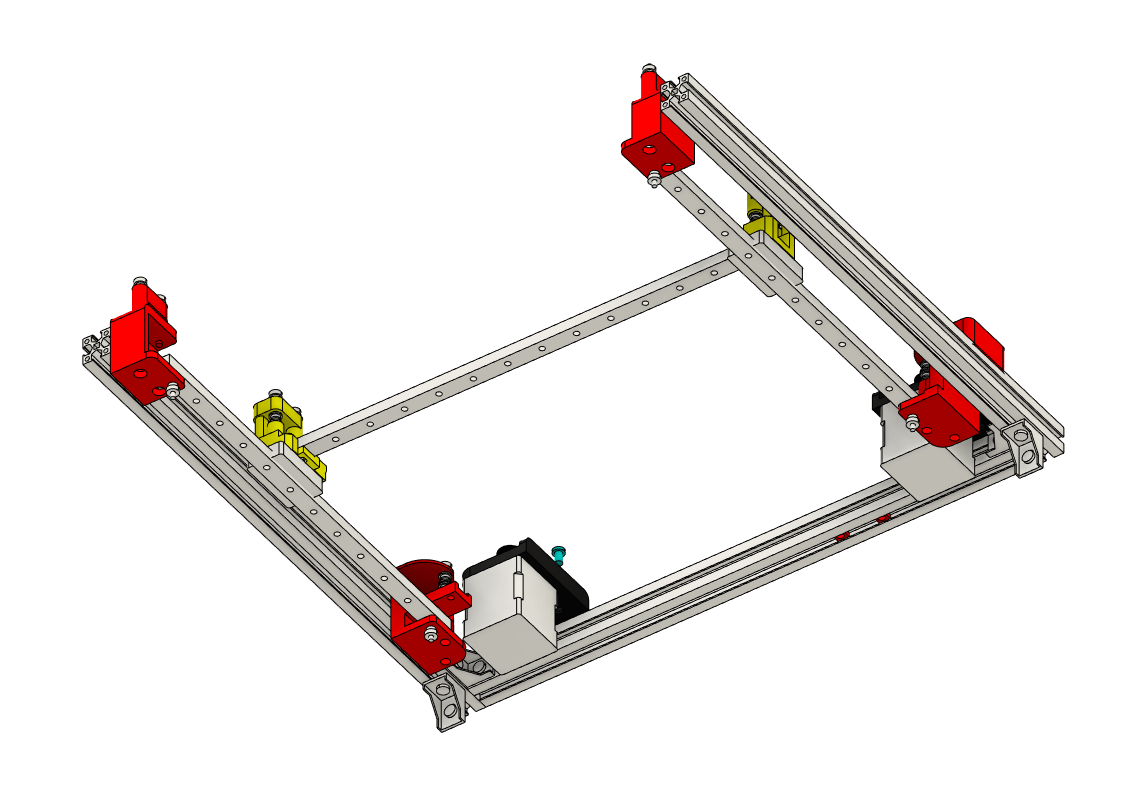

하부에서 바라본 모습입니다.
여기서도 하부에 2개의 사각 너트(보드 브라켓 거치용, 빨강) 가 보이실 겁니다.

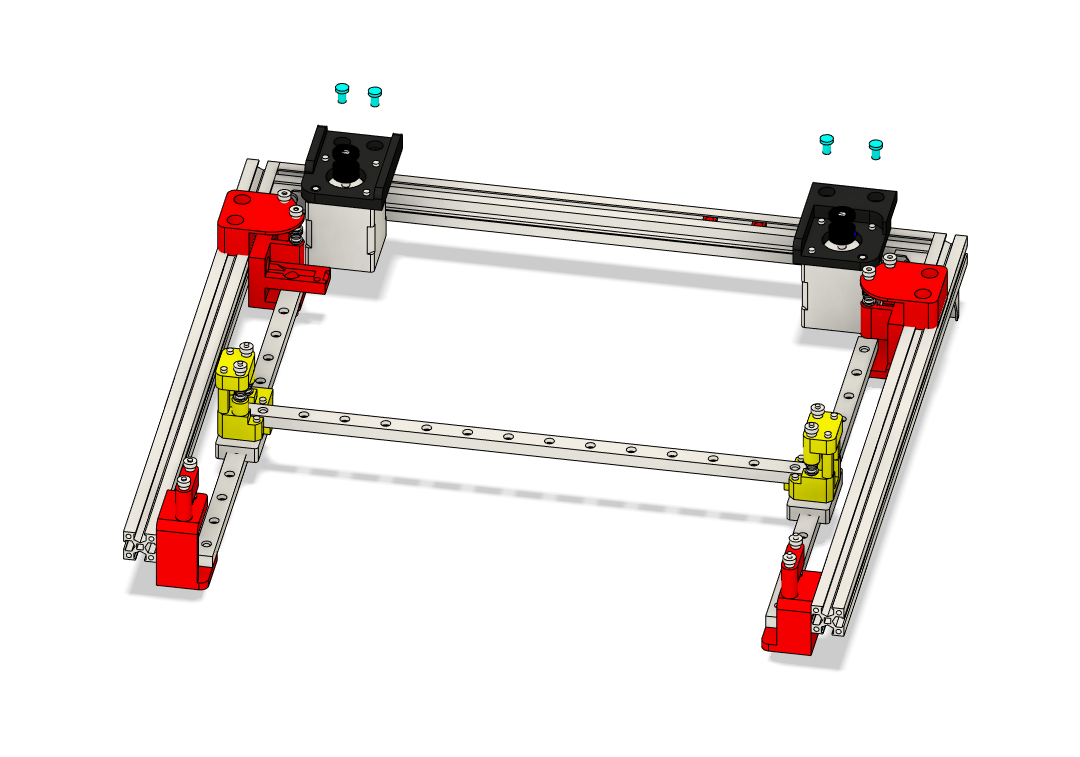

상부에서 바라본 모습 입니다.
LCD 거치를 위한 2개의 사각너트(빨강)가 보이 실 겁니다.

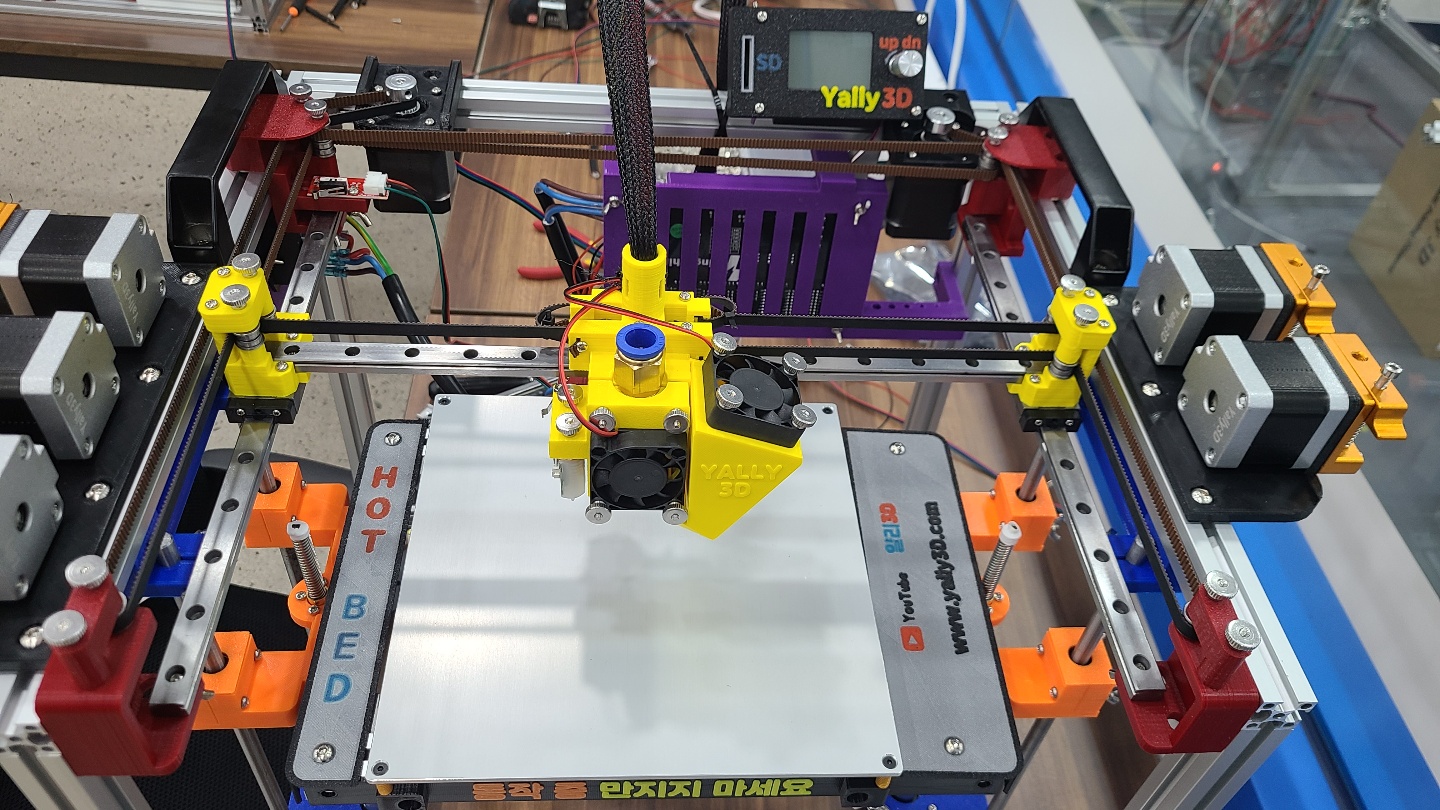

최종 완료 사진을 보시면서 조립하면 도움이 되실 겁니다.
